Los volcanes activos son observados a través de diversas tecnologías.

Actualización y evaluación de la actividad volcánica del volcán Wolf, Isla Isabela.

 1.    Resumen de la actividad volcánica
Como ya se indicó en nuestro informe especial anterior (ver Informe Volcánico Especial Galápagos N°3, 2 Junio 2015), el volcán Wolf (1707 msnm), ubicado en el extremo norte de la isla Isabela (Galápagos), entró en erupción en la madrugada del lunes 25 de Mayo de 2015. La erupción inició con una serie de explosiones que produjeron una nube de gas y ceniza que alcanzó unos 50,000 pies (~15 km snm) y se dirigió hacia el SW, NNE y S (Washington VAAC). Flujos de lava comenzaron a descender por el flanco SE desde una fisura ubicada cerca del borde de la caldera del volcán. Durante los siguientes días la actividad estuvo caracterizada por extensos flujos de lava que descendieron por los flancos SE y E del volcán y eventualmente alcanzaron la orilla del mar, como se aprecia en la imagen satelital de ALI del 28 de mayo (Fig. 1).

Informe Especial Wolf N. 4 - 2015

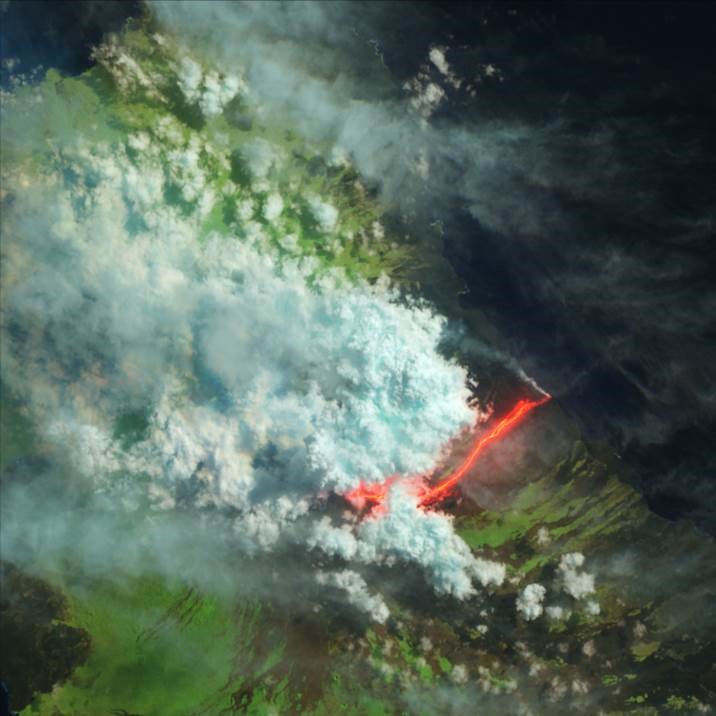

Figura 1: Imagen satelital tomada por el instrumento ALI (satélite Earth Observing-1) el 28 Mayo 2015.



El sobrevuelo realizado el 29 de Mayo de 2015 permitió confirmar la presencia de los flujos de lava antes mencionados y de una pluma de gas sin contenido de ceniza que alcanzaba los 2-3 km sobre el volcán y se dirigía hacia el NW. En los días siguientes la intensidad de la actividad volcánica ha mostrado una tendencia a disminuir, de acuerdo a lo que se ha podido observar en los diferentes sensores satelitales, en los cuales se notó un descenso en el número e intensidad de las anomalías termales así como una disminución de la presencia de gas SO2 en la atmósfera circundante.

Un nuevo sobrevuelo se efectuó el 12 de junio de 2015 donde se verificó que la actividad efusiva continuaba caracterizada por la emisión y el descenso de flujos de lava por los flancos SE y E. A partir del 13 de junio, varios sensores satelitales infrarrojos muestran un incremento del número e intensidad de las anomalías termales, donde estas ahora se ubican más bien hacia el interior de la caldera y hacia la zona del borde y flanco W.  Imágenes satelitales de WorldView 3 del 16 de junio muestran una zona incandescente al interior de la caldera, en la imagen de WorldView 1 del 18 de junio ya se puede adivinar la presencia de un flujo de lava al interior de la caldera, lo cual confirmaría que se abrió un nuevo centro de emisión dentro de la caldera. De igual manera, a partir del 11 de junio, varios sensores satelitales indican un incremento de la concentración del gas SO2 en la atmósfera circundante.


 2.    Sobrevuelo 12 Junio 2015

Gracias a la invitación del Dr. Jorge Carrión, Director de Gestión Ambiental de la Dirección del Parque Nacional Galápagos, fue posible que dos técnicos del IG participen en un sobrevuelo al volcán Wolf efectuado el día 12 de junio en un helicóptero Eurocopter B3 que se encontraba a bordo del Bote privado Umbra (Fig. 2), participaron además los guarda parques Wilson Carrera y Johannes Ramírez.

Informe Especial Wolf N. 4 - 2015

Figura 2. Helicóptero Eurocopter B3 a bordo del bote Umbra usado durante el sobrevuelo (Foto: P. Ramón, IGEPN).



 a)        Observaciones visuales
La aproximación al volcán Wolf se la efectuó por el flanco SW del volcán, el mismo que se encontraba nublado en su parte superior, por lo que no fue posible observar la zona de fisura donde se producía la actividad efusiva y tampoco se pudo observar la columna de erupción. Al cruzar sobre el flanco SE, con la cámara térmica se pudo distinguir la presencia de los flujos de lava que descendieron por este flanco, de igual manera al volar sobre el flanco E, se pudo distinguir los flujos que  descendieron por el flanco E y que llegaban hasta la orilla del mar, sin embargo no fue evidente una columna de vapor que denuncie que estos continuaban ingresando al océano.

Posteriormente se aterrizó en el borde N de la caldera con objeto de que los guarda parques efectúen su trabajo de campo, desde acá se pudo observar el interior de la caldera, donde no fue evidente la presencia de ventos activos, ni la presencia de nuevos flujos de lava (Fig. 3), a más del gran flujo de lava que se originó en la erupción de 1982. Aunque hacia los bordes SE y E se encontraba nublado, se podía observar la presencia de gases que provenían de la zona de emisión. En este sector del borde de la caldera no se encontró depósitos de caídas de ceniza o de escoria. Durante las 2:13 horas que se permaneció en tierra se pudo escuchar por lo menos unas 5 explosiones, de fuertes a moderadas, las que estuvieron acompañadas en algunos casos de ruidos de rodar de bloques pendiente abajo, dada la nubosidad presente no fue posible observar las emisiones asociadas.

Informe Especial Wolf N. 4 - 2015

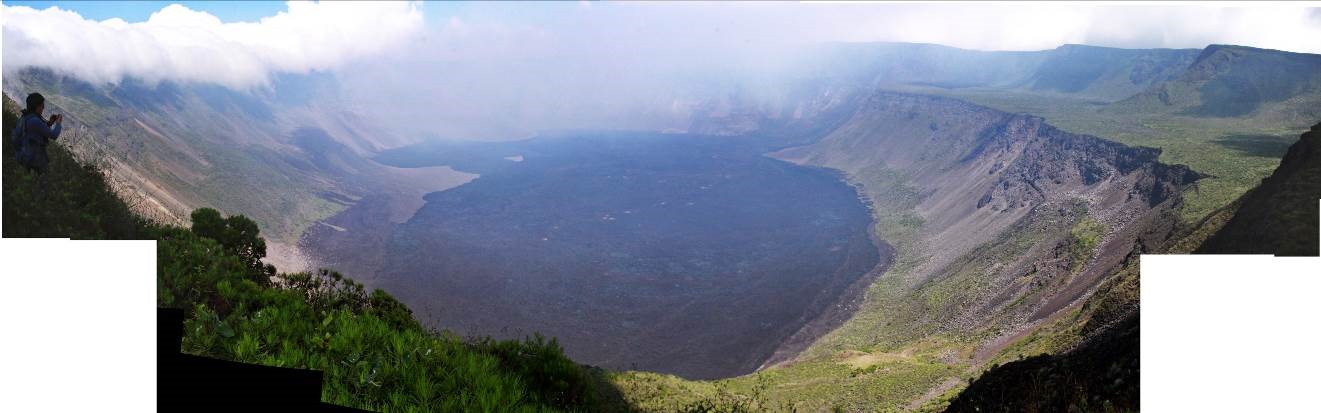

Figura 3. Panorámica del interior de la caldera (Foto: P. Ramón, IGEPN).



 b)    Imágenes térmicas
Durante el vuelo se efectuaron imágenes térmicas de los diferentes flujos de lava que descendieron por el flanco SE, los que en superficie arrojaron una temperatura máxima aparente (TMA) de 86.1°C (Fig. 4), de igual manera las imágenes térmicas de los flujos que descendieron por el flanco E, los que en superficie dieron una temperatura máxima aparente (TMA) de 96.8 °C (Fig. 4); esto indicaría posiblemente que los flujos de lava ya no avanzaban al momento de la observación, y explicaría por qué en los sitios donde los flujos ingresaban al mar ya no se observaba la generación de las columnas de vapor.

Cuando se reanudó el vuelo se cruzó sobre la caldera, donde no se detectó ninguna anomalía termal al interior de la misma. Al aproximarse al borde S de la caldera, en dirección al ESE se pudo observar la zona de los ventos a lo largo de una fisura circunferencial que bordea la caldera, donde las imágenes térmicas  en superficie dieron una temperatura máxima aparente (TMA) de más de 500 °C (Fig. 5), a partir de esta zona se pudo observar que se originaban algunos flujos de lava, los que por su alta temperatura aparentemente eran activos (Fig. 6). Se pudo observar además que de la zona de emisión salían varios flujos de lava poco extensos, los que por su alta temperatura (más de 300°C) aparentemente todavía eran activos. No se pudo obtener muestras de roca de los flujos de lava nuevos ya que cuando se solicitó aterrizar al piloto, este indicó que no era posible debido a un problema mecánico del helicóptero.

Informe Especial Wolf N. 4 - 2015

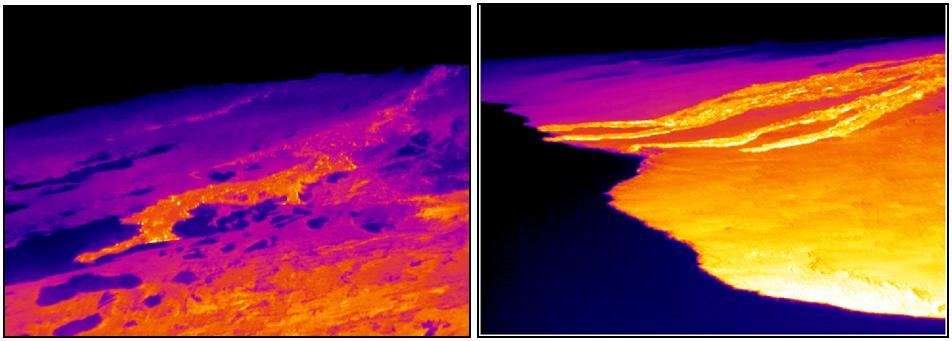

Figura 4. A la izquierda, imagen térmica de uno de los flujos de lava que descendió por el flanco SE. A la derecha, imagen térmica de uno de los flujos que descendió por el flanco E del volcán (Imágenes: P. Ramón, IGEPN).



Informe Especial Wolf N. 4 - 2015

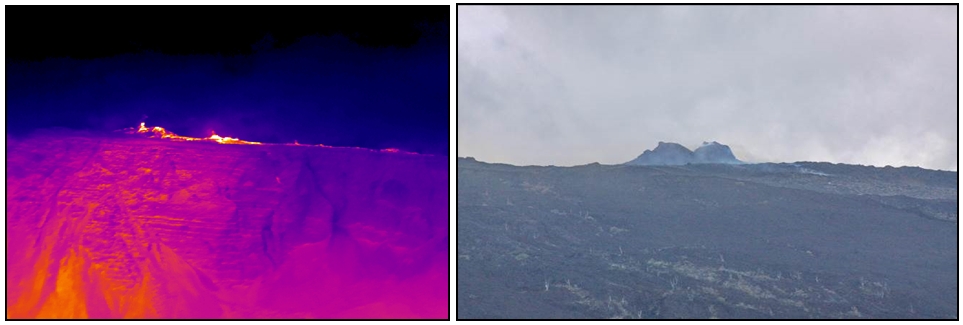

Figura 5. A la izquierda, imagen térmica de la zona de los ventos más activos. A la derecha, imagen visual correspondiente (Imágenes: P. Ramón, IGEPN).



Informe Especial Wolf N. 4 - 2015

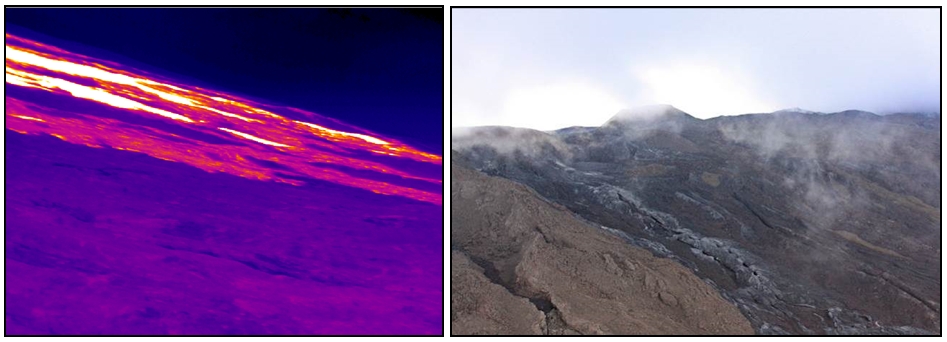

Figura 6. A la izquierda, imagen térmica de flujos de lava cercanos a la zona de emisión. A la derecha, imagen visual correspondiente (Imágenes: P. Ramón, IGEPN).



 c)        Mediciones de SO2
Para realizar las mediciones de SO2 en la atmósfera se utilizó un instrumento mini DOAS conformado por un espectrómetro óptico modelo USB2000 de Ocean Optics, un GPS, una fibra óptica, un telescopio y computadora portátil de adquisición HP mini. Cuando se cruzó bajo la columna de gas, los espectros se saturaron por completo y lamentablemente no se pudo calcular el flujo de gas SO2.


 3.    Monitoreo satelital

 a)        SO2
Gracias a los satélites OMI, GOME-2, y OMPS, se pudo hacer una evaluación de la cantidad de SO2 en la atmósfera para la región de Galápagos. Se puede observar en la figura 7 que luego de las extraordinarias emisiones al inicio del proceso eruptivo, 117655 toneladas el día 25 de mayo, estas fueron disminuyendo paulatinamente indicando un decaimiento de la actividad de desgasificación, sin embargo a partir del día 11 de junio se nota un incremento significativo de la cantidad de gas (Fig. 7), llegando a las 3393 toneladas el día 18 de junio, esta situación aún se mantiene.

Informe Especial Wolf N. 4 - 2015

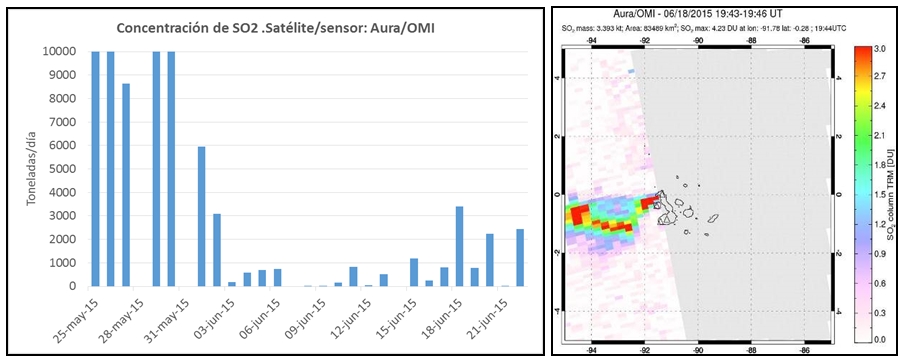

Figura 7. Evolución de la cantidad de SO2 en la atmósfera según OMI (izquierda). Concentración de SO2 en la atmósfera para el 18 Junio 2015 (derecha, Aura/OMI).



 b)    Ceniza volcánica
Los sensores satelitales IASI y AIRS no detectaron ceniza desde el inicio de la erupción. La VAAC de Washington emitió 4 alertas el 25 de mayo indicando que la columna eruptiva alcanzó 50,000 pies (~15 km snm) pero lo más probable es que está tenía un contenido mínimo de ceniza. Hasta la fecha no se ha tenido reportes de caída de ceniza en las islas Galápagos. No se encontró depósitos de caídas de ceniza o de escoria, cuando se aterrizó en el borde N de la caldera durante el vuelo del 12 de junio.

 c)        Alertas termales
De manera general se puede indicar que luego del inicio de la erupción el número e intensidad de las alertas termales (MIROVA, MODVOLC, MODIS, HIGP, y FIRMS) ha ido disminuyendo y se notó una migración de las mismas desde el SSE del borde de la caldera, hacia el SE y luego hacia el E del volcán. A partir del 13 de junio se observa que los puntos calientes en MODVOLC se incrementan significativamente y aún más desde el día 16 de junio, y además se nota que estos se ubican mayormente hacia el interior de la caldera del volcán (Fig. 8), esta situación se mantiene hasta el cierre de este informe.

De igual manera, el sistema MIROVA muestra que las alertas termales muestran una tendencia a incrementar su intensidad a partir del 13 de junio, llegando a un máximo de más de 1.5 x 1010 watts el día 18 de junio (Fig. 9). En la imagen satelital de MIROVA del día 21 de junio se observa que las anomalías termales se ubican principalmente hacia el lado S del interior de la caldera y hacia los bordes SW y SE de la caldera y sus flancos, esta situación se continúa observando hasta la fecha.

Informe Especial Wolf N. 4 - 2015

Figura 8. Alertas termales detectadas por MODVOLC el día (izquierda) 13 de junio y (derecha) el día 18 de junio.



Informe Especial Wolf N. 4 - 2015

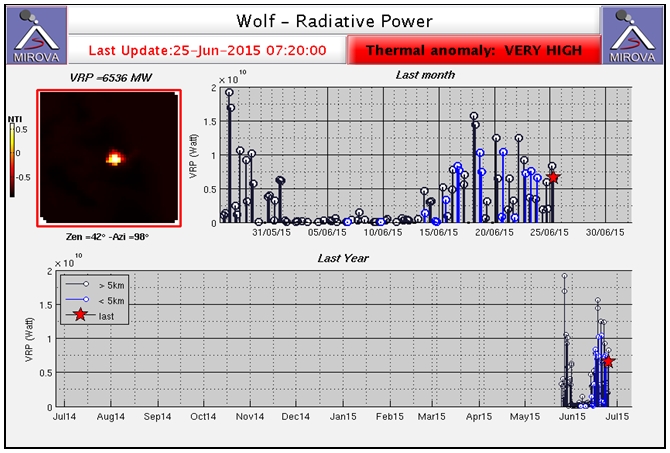

Figura 9. Energía radiante de las anomalías termales detectadas por MIROVA en el último mes (arriba) y año (abajo), hasta el 25 de junio.



 d)    Imágenes satelitales
El 5 de junio, el instrumento ALI (Advanced Land Imager a bordo del satélite Earth Observing-1) registra una imagen en la cual, por primera vez, se puede observar sin nubes las zonas fuentes (ventos activos) de emisión de las lavas (Fig. 10, izq.), de igual manera, el 11 de junio una imagen satelital de ASTER muestra los ventos activos y la emisión de un flujo de lava hacia el flanco E del volcán (Fig. 10, der.). Esto confirma que los flujos de lavas se originan en centros de emisión ubicados a lo largo de una fisura circunferencial en el borde SE y E de la caldera del volcán.

Informe Especial Wolf N. 4 - 2015

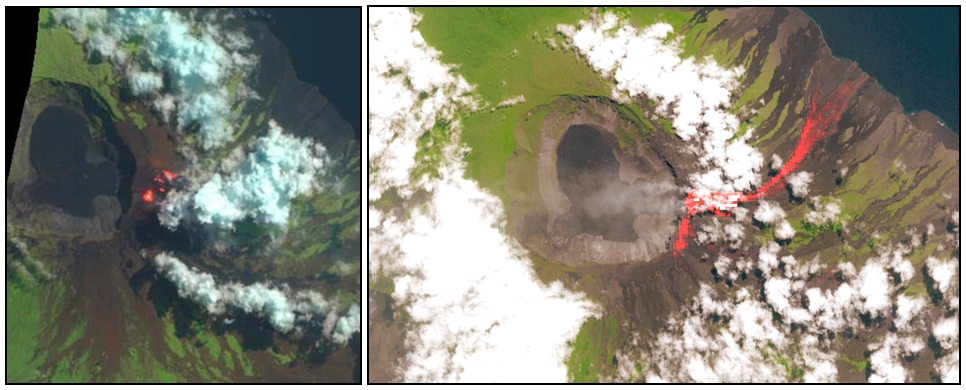

Figura 10. A la izquierda, imagen satelital tomada por el instrumento ALI (satélite Earth Observing-1) el 5 de junio de 2015. A la derecha, imagen satelital tomada por el instrumento ASTER el 11 de junio de 2015.



Una imagen satelital adquirida el 7 de junio por el sensor infrarrojo ASTER/TIR, muestra, gracias al contraste térmico, la zona de los centros de emisión en el borde S, SE y E de la caldera y las zonas respectivas de los flancos, por donde descendieron los flujos de lava (Fig. 11), hasta esa fecha.

Informe Especial Wolf N. 4 - 2015

Figura 11. Imagen infrarroja tomada por el sensor satelital ASTER/TIR, el 7 de junio de 2015.



En una imagen visible de baja resolución (browse) del satélite WorldView 3, tomada el día 16 de junio, se puede observar una zona con incandescencia (Fig. 12, izq.) ubicada hacia el S al interior de la caldera y que muy posiblemente podría corresponder a un nuevo centro de emisión intracaldera, el mismo que se habría abierto entre el 13 de junio y esta fecha, de acuerdo a lo observado por las alertas termales. Esta zona se ubica cerca de los ventos de la anterior erupción de 1982 y que produjeron grandes flujos de lava que inundaron la caldera.

En una imagen visible de baja resolución (browse) del satélite WorldView 1, tomada el día 18 de junio, se puede observar un nuevo flujo de lava sobre el piso de la caldera, aparentemente este se originó en el centro de emisión indicado anteriormente y se dirigió hacia el E y luego hacia el N, corriendo sobre el flujo de lava de 1982 (Fig. 12, der.). En una imagen satelital de LANDSAT 8, del 19 de junio se puede observar los mismos flujos de lava que continúan avanzando sobre el piso de la caldera y dirigiéndose hacia el N.

Informe Especial Wolf N. 4 - 2015

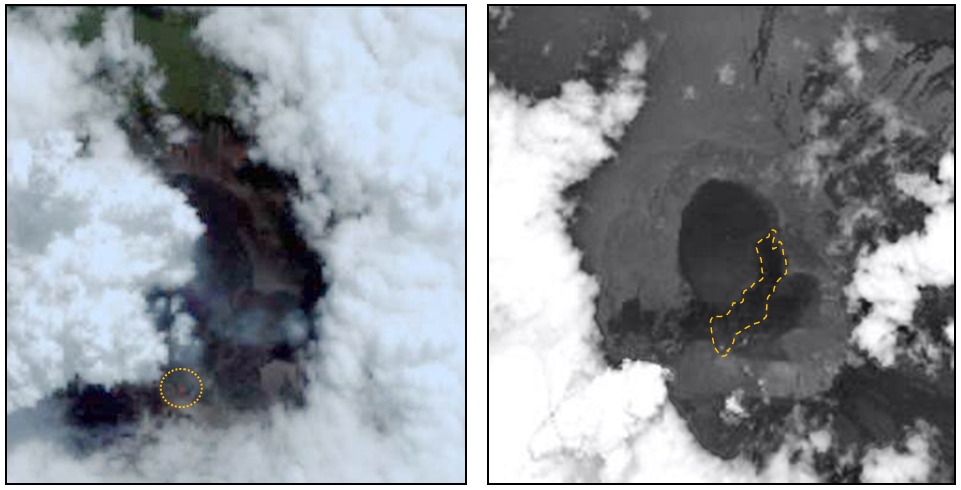

Figura 12. A la izquierda, imagen obtenida por el satélite WV3 el 16 de junio, donde se observa una zona incandescente (círculo) y que posiblemente corresponde a un nuevo vento. A la derecha, imagen obtenida por el satélite WV1 el 18 de junio, donde se observa la presencia de un nuevo flujo de lava que descendió sobre el flujo de lava de la erupción de 1982.



Usando las imágenes térmicas obtenidas durante los vuelos del 29 de mayo y del 12 de junio, así como las imágenes digitales correspondientes y conjuntamente con la información obtenida de las diferentes imágenes satelitales que se han recibido, se ha intentado delimitar las zonas que han sido cubiertas por los diferentes flujos de lava que descendieron por los flancos hasta llegar, en algunos casos, al océano y los que se encuentran descendiendo hacia el interior de la caldera (Fig. 13). La delimitación de estas zonas es de carácter preliminar, ya que hasta la fecha la actividad efusiva del volcán continúa y nuevos flujos de lava podrían descender, cubriendo nuevas zonas en los flancos y al interior de la caldera.

Informe Especial Wolf N. 4 - 2015

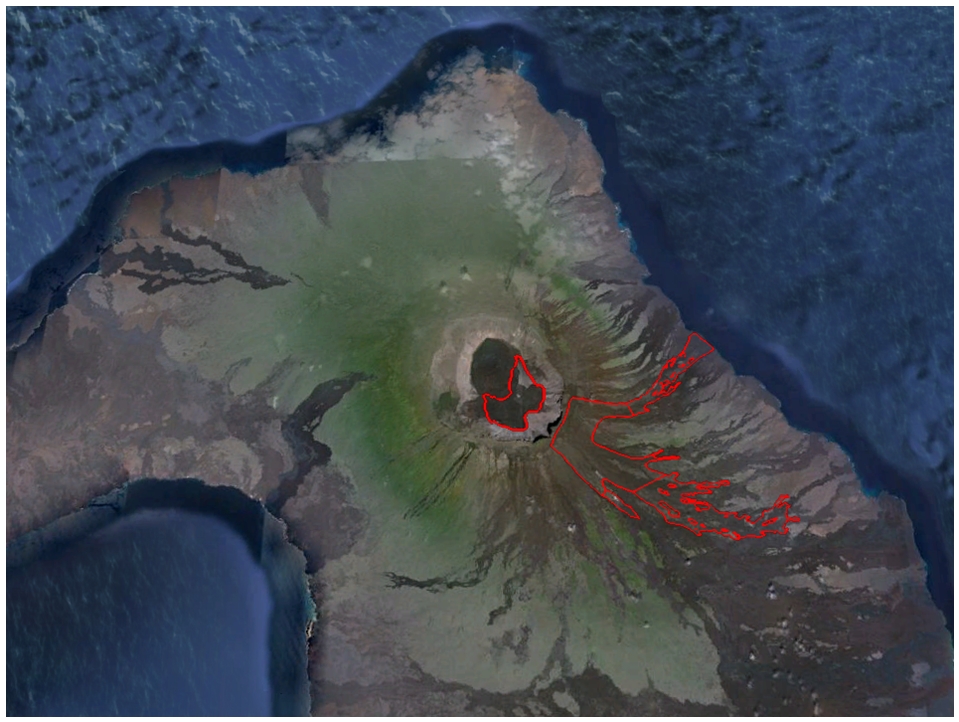

Figura 13. Delimitación preliminar de las zonas cubiertas por los flujos de lava que han sido emitidas hasta la fecha por la erupción del volcán Wolf. (Base Google Earth).

PR,FrV
Área de Vulcanología
Instituto Geofísico
Escuela Politécnica Nacional

Actividad  registrada en la zona de los volcanes Chiles – Cerro Negro, Provincia del Carchi

En la red de monitoreo instrumental de los volcanes Chiles y Cerro Negro a cargo del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) y del Observatorio Vulcanológico y Sismológico de Pasto del Servicio Geológico Colombiano (OVSP-SGC) continúa el registro de una sismicidad anómala, la cual presenta una tendencia decreciente (Figura 1).

Informe Especial Chiles - Cerro Negro N. 22 - 2015

Figura 1: Conteo automático de eventos entre Noviembre 2013 y Junio 2015 (Fuente OVSP-SGC).

En la última semana (16 de abril al 23 de junio de 2015) se han contabilizado un promedio diario de 50 eventos, sin que se hayan tenido reportes de sismos sentidos por los pobladores de la zona.

Los eventos sísmicos ocurridos están asociados con el fracturamiento de rocas al interior del volcán y se localizan al Sur – Occidente del volcán Chiles, presentando profundidades comprendidas entre 2 y 10 km con respecto a la cima del volcán Chiles (4700 msnm) (Figura 2) y magnitudes menores a 2.7º en la escala de Richter (Figura 2).

Informe Especial Chiles - Cerro Negro N. 22 - 2015

Figura 2: Distribución de los hipocentros localizados entre el 10 de junio y el 25 de junio de 2015.

Las estaciones instaladas para el monitoreo de la deformación volcánica muestran estabilidad en su registro.

Aunque se mantiene una disminución progresiva en el número de eventos sísmicos registrados en el volcán, el sistema volcánico no ha retornado aún al estado de equilibrio (Figura 1).

Debido a la persistente actividad sísmica de la zona, no se puede descartar que se presenten dentro de las próximas semanas sismos de niveles energéticos importantes, los que podrían ser sentidos por pobladores en la zona de influencia volcánica. Por tanto, se recomienda a las autoridades y comunidades mantener precaución, permanecer atentos a la información y a las recomendaciones dadas por las entidades oficiales.

El IG-EPN y el OVSP-SGC continúan trabajando conjuntamente en el monitoreo permanente, así como en el análisis de esta actividad, de sus amenazas volcánicas correspondientes y socializando esta información de manera permanente ante las autoridades y comunidad de la región.

DP/ DG
IG-EPN/ OVSP-SGC

Continúa intensa actividad en el volcán Reventador

Desde las 14:00 TU (09:00 TL) del día de ayer 23 de junio de 2015 el Volcán Reventador ha mostrado un incremento en su actividad sísmica, la cual se ha caracterizado por el registro de una señal de tremor contínuo, el cual persiste hasta el cierre de este informe (Figura 1).

Informe Especial Reventador N. 3 - 2015

Figura 1: Sismograma de la estación CONE, ubicada en el flanco NE del volcán Reventador, del 24 de junio de 2015.



Imágenes tomadas por la cámara térmica ubicada en el sector de El Copete, aproximadamente a 5 km al Sur-Este del cráter activo, muestran que la actividad superficial también ha aumentado y se ha caracterizado por la presencia de varios flujos de lava descendiendo por los flancos Sur-Occidente, Sur y Oriente del cono (Figura 2). Se estima que el flujo que desciende por el flanco oriental del cono supera los 1000 m de extensión.

La actividad presentada por el volcán es similar a la actividad indicada en el informe especial Nº 2 del 19 de mayo anterior (http://www.igepn.edu.ec/informes-volcanicos/reventador/rev-especiales/12900-infespreventador2-19mayo2015), cuando se registraron también descensos de flujos de lava por los flancos del cono del volcán.

Informe Especial Reventador N. 3 - 2015

Figura 2: Imagen térmica del Volcán Reventador tomada el 23 de junio a las 19:50 horas por la cámara instalada por el Instituto Geofísico en el sector de El Copete.



La señal de tremor sísmico estaría relacionado a la salida de los flujos de lava indicados, aunque debido a la persistente nubosidad presente en la zona no se ha podido relacionar de forma directa el inicio de la señal de tremor y el inicio de la extrusión de los flujos de lava.

Adicional al tremor, también se han registrado varias señales de explosiones, las cuáles están acompañando la actividad efusiva y posiblemente generando flujos piroclásticos, tal como se ha observado anteriormente.

Como ya ha ocurrido en ocasiones anteriores, el material extruido como resultado de la actividad explosiva y efusiva se mantiene al interior de la caldera del volcán y no representa al momento una amenaza para las zonas pobladas cercanas, ni tampoco a las estructuras viales e infraestructura presente en la zona. En estas condiciones de la actividad, los ascensos al interior de la caldera y al cono activo pueden resultar muy peligrosos para las personas que lo intenten.

Sobre el posterior desarrollo de la actividad del volcán, el Instituto Geofísico continuará informando a la comunidad y a las autoridades de manera oportuna.

PR/DP/MR
Instituto Geofísico
Escuela Politécnica Nacional
