Aumento ocasional de columnas de vapor, deshielos diarios, formación de lahares secundarios y explosiones internas pequeñas

Resumen
Desde el último informe publicado el 29 de enero del presente año, la actividad superficial del volcán Cotopaxi ha sido mayormente baja.  Dicha actividad está caracterizada por una presencia de vapor de agua que se mantiene a nivel del cráter, esporádicas columnas de gases y emisiones con un contenido de ceniza muy bajo. Al momento, varios de los parámetros de monitoreo (SO2, sismos tipo LP, tremor, ceniza, deformación) han regresado a su nivel de base pre-eruptivo.  Sin embargo, la actividad sísmica del volcán aún registra eventos tipo VT's (~50/día) y en menor número explosiones internas (1-3/día). Este tipo de actividad indica posiblemente la permanencia de una fuente de presión dentro del volcán. De acuerdo a lo indicado, el escenario más probable en un lapso de días a semanas es que la actividad superficial del volcán se mantenga en un nivel bajo. En este escenario ocasionalmente se pueden presentar emisiones de ceniza, sin que estas lleguen a afectar a las poblaciones aledañas al volcán. Por otro lado, también pueden ocurrir lahares secundarios cuya afectación estaría dentro de los límites del Parque Nacional Cotopaxi, similar a los meses anteriores. Por último, no se descarta un incremento de la actividad interna y externa del volcán en las próximas semanas; no obstante, este escenario es el menos probable. Al final del presente informe se detallan todos los escenarios.

Observaciones visuales

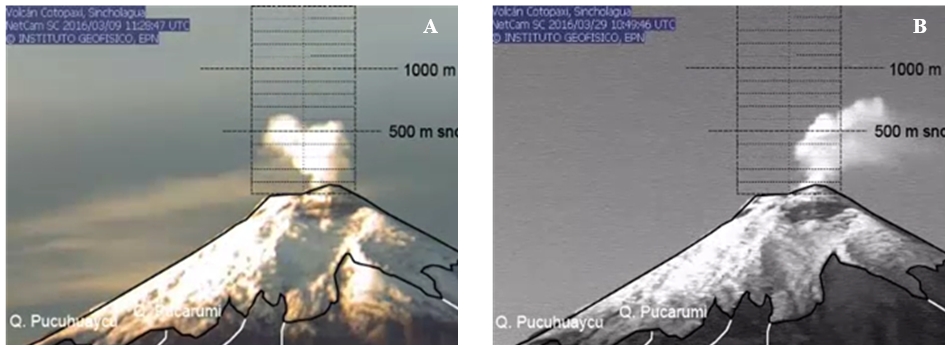

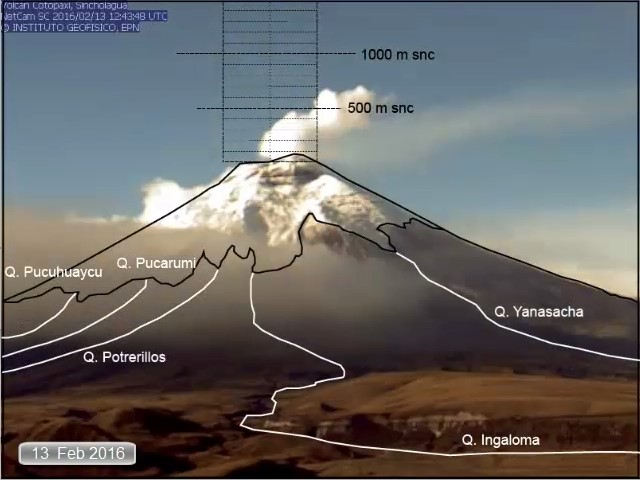

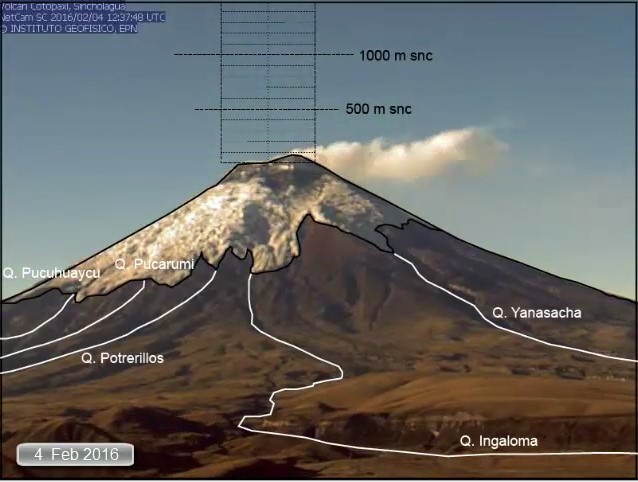

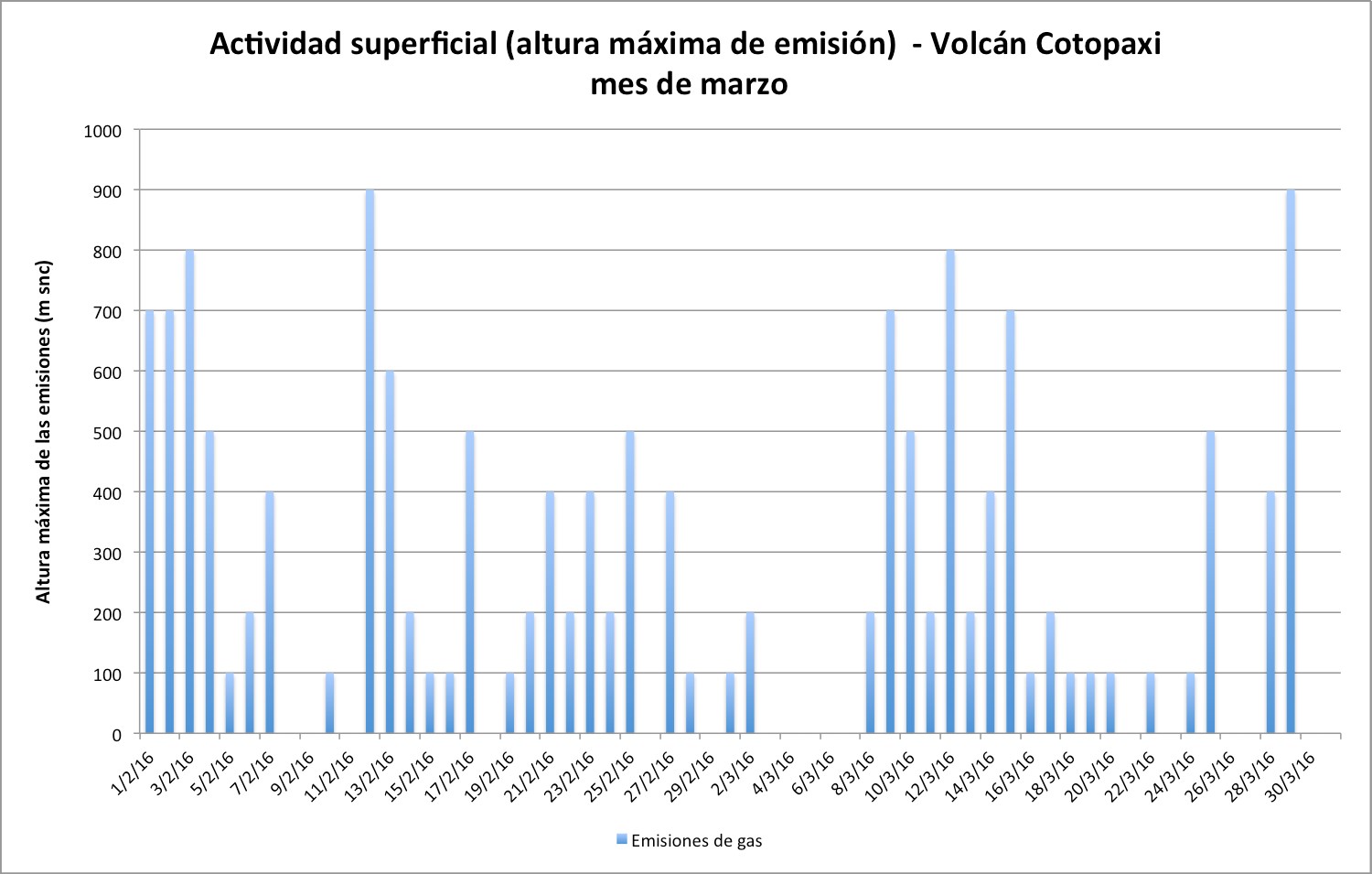

La actividad superficial ha estado caracterizada principalmente por emisiones poco energéticas de gas a nivel del cráter, alcanzando en ocasiones hasta 600 m sobre el nivel del mismo (Fig. 1), como los que ocurrieron el 04 y 13 de febrero a las 07h37 y 7h43 TL (Tiempo Local) y se dirigieron hacia el NW.

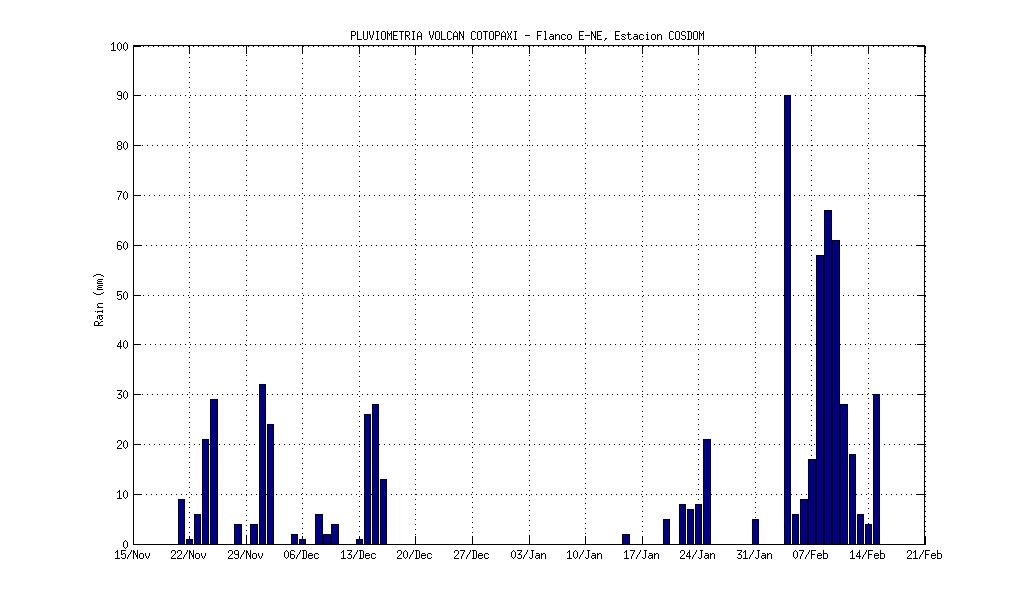

Es posible que el aumento de lluvias en los flancos orientales del cono contribuya un incremento de agua al sistema hidrotermal superficial, facilitando así una mayor ocurrencia de fumarolas.  Los pluviómetros del IG - EPN que se encuentran en el flanco E- NE del Cotopaxi, han registrado un aumento considerable de precipitaciones en las últimas semanas (Fig. 2).   Dichos datos se correlacionan también con medidos en el INAMHI (Ing. Juan Carvajal, com. pers., feb., 2016).

Sismicidad

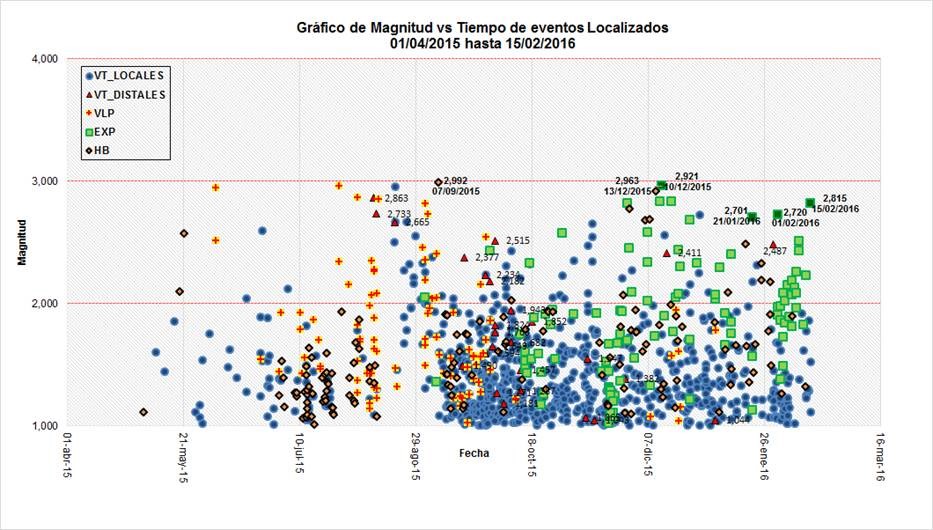

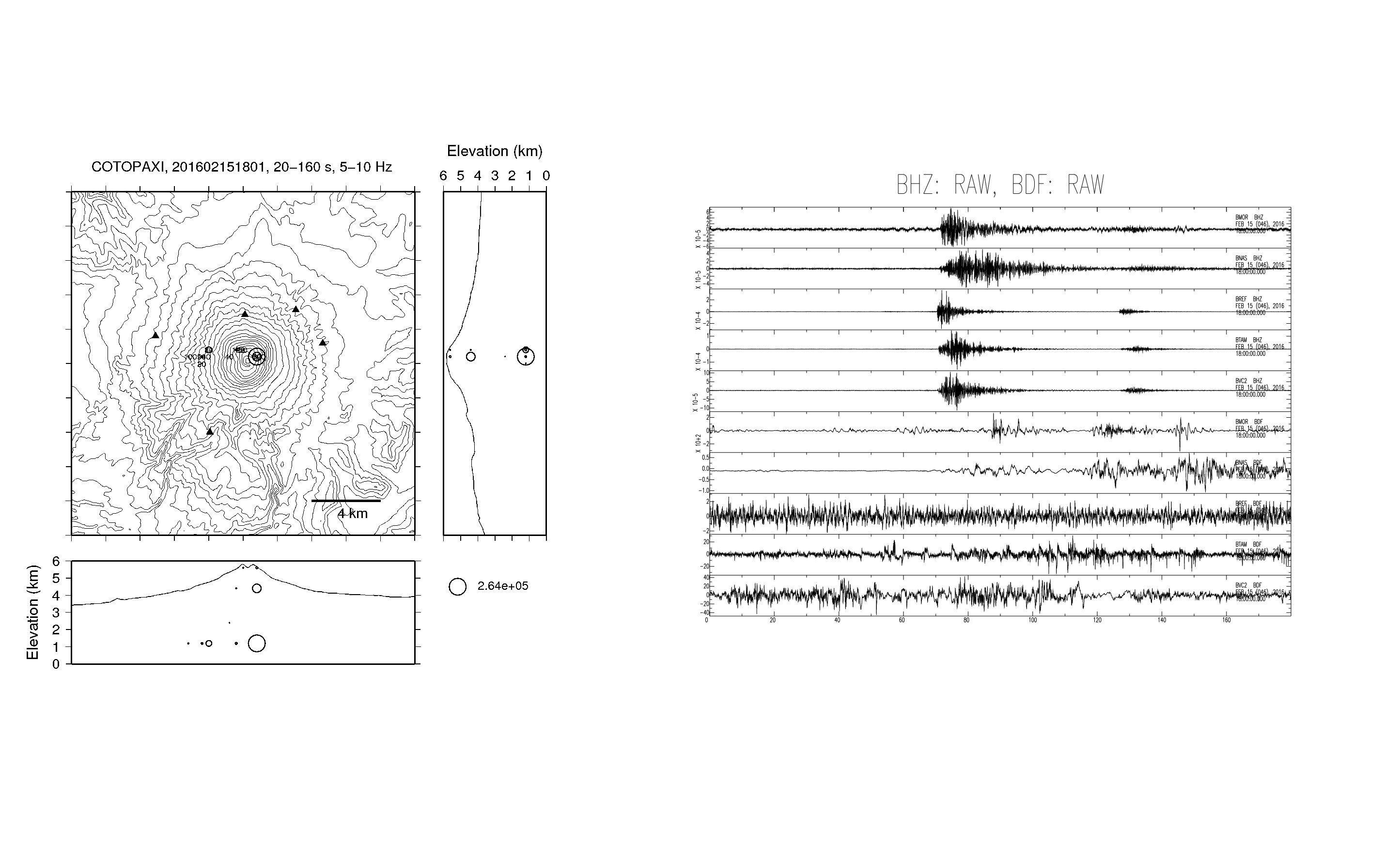

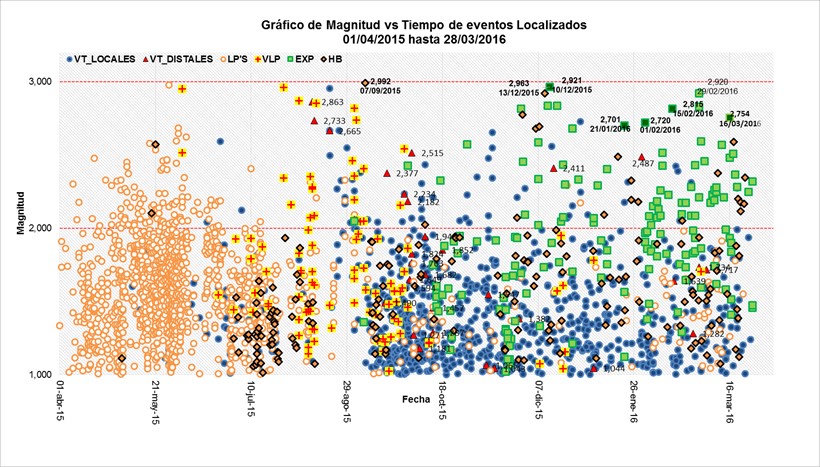

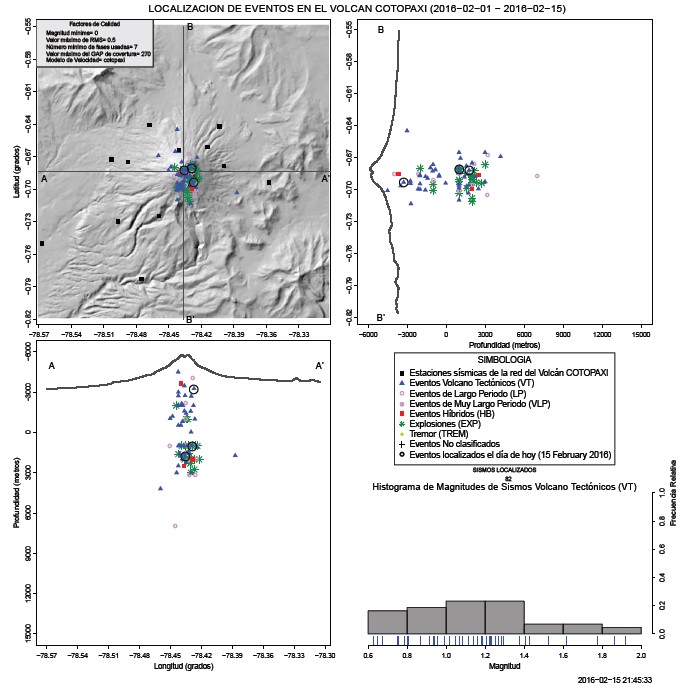

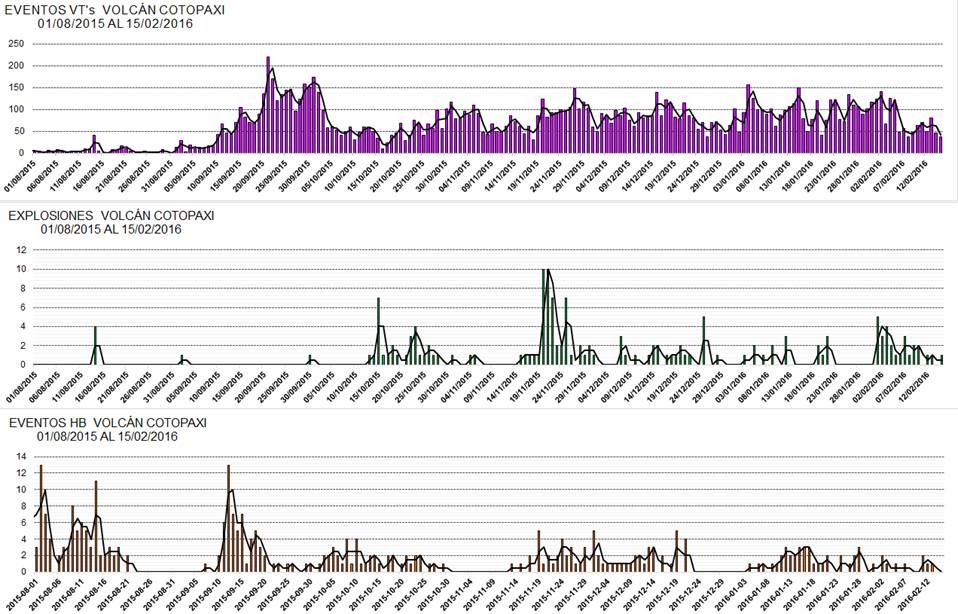

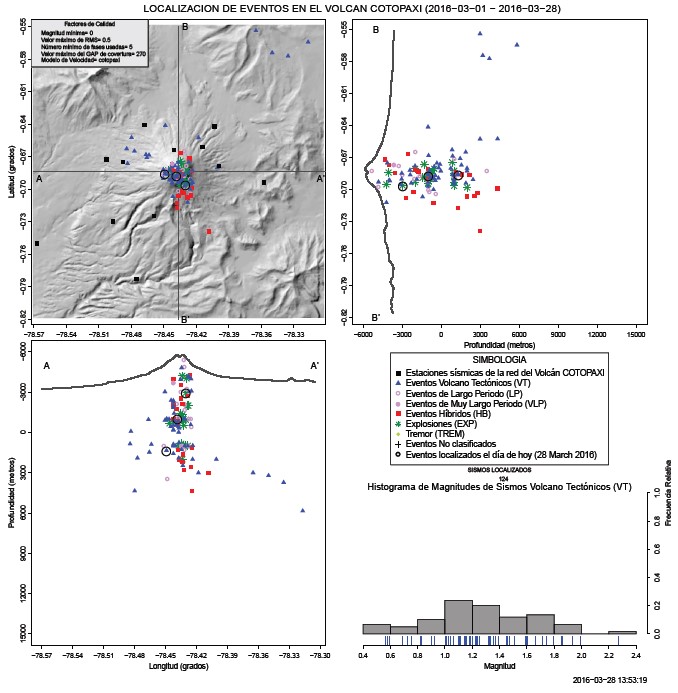

Durante las últimas semanas, la actividad sísmica del volcán Cotopaxi no ha mostrado mayores cambios respecto a las semanas anteriores. El volcán continúa presentando eventos Volcano-Tectónicos (VT) con un promedio de aproximadamente 60 VT/día (Fig. 3), además de pocas explosiones pequeñas y sismos híbridos. La mayoría de estos eventos tienen magnitudes entre 0.5 y 2.80Mlv (Fig. 4) y se localizaron bajo el cráter entre 1 y 13 km de profundidad (Fig. 5 y 6).

Deformación

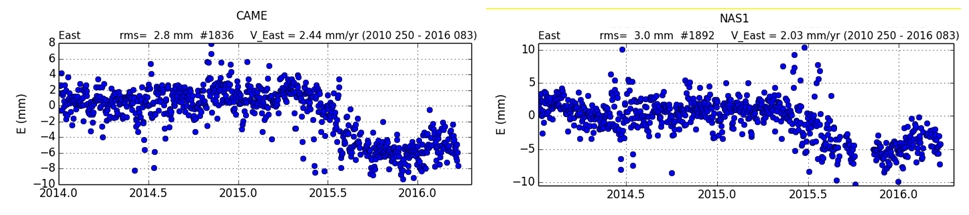

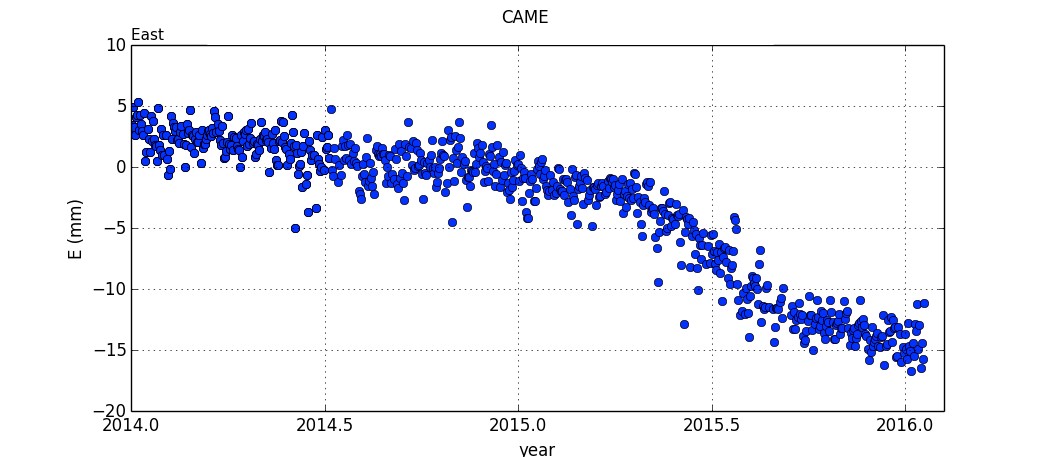

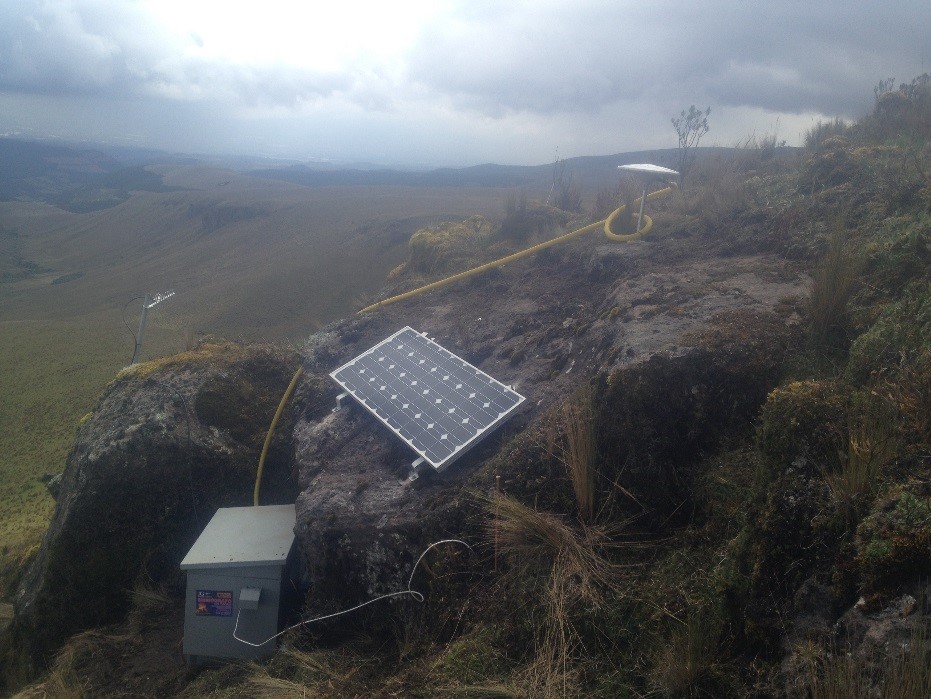

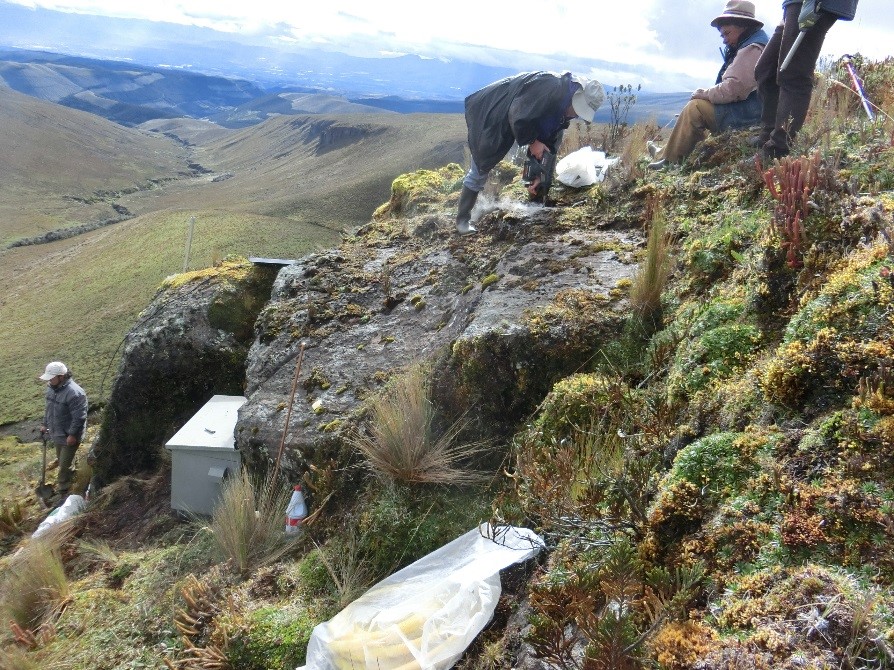

Los resultados del GPS en CAME (Cerro Ami) muestran un patrón de deformación que fue notable hasta fines de noviembre de 2015. Desde abril hasta fines de noviembre de 2015 se observó una tendencia de movimiento acelerado hacía al occidente. Dicha tendencia también fue vista en otras estaciones GPS´ubicadas en este flanco. Posteriormente, debido al decaimiento de los esfuerzos internos se observa que la deformación ha regresado a un nivel cuasi estable en las primeras semanas de 2016.

Emisión del SO2

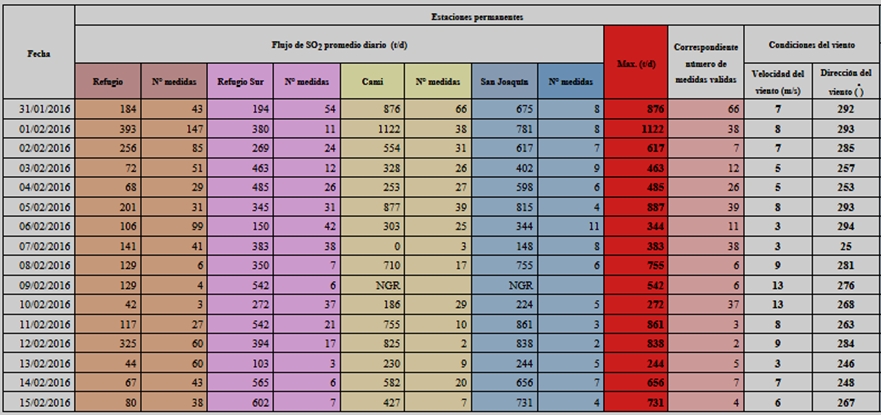

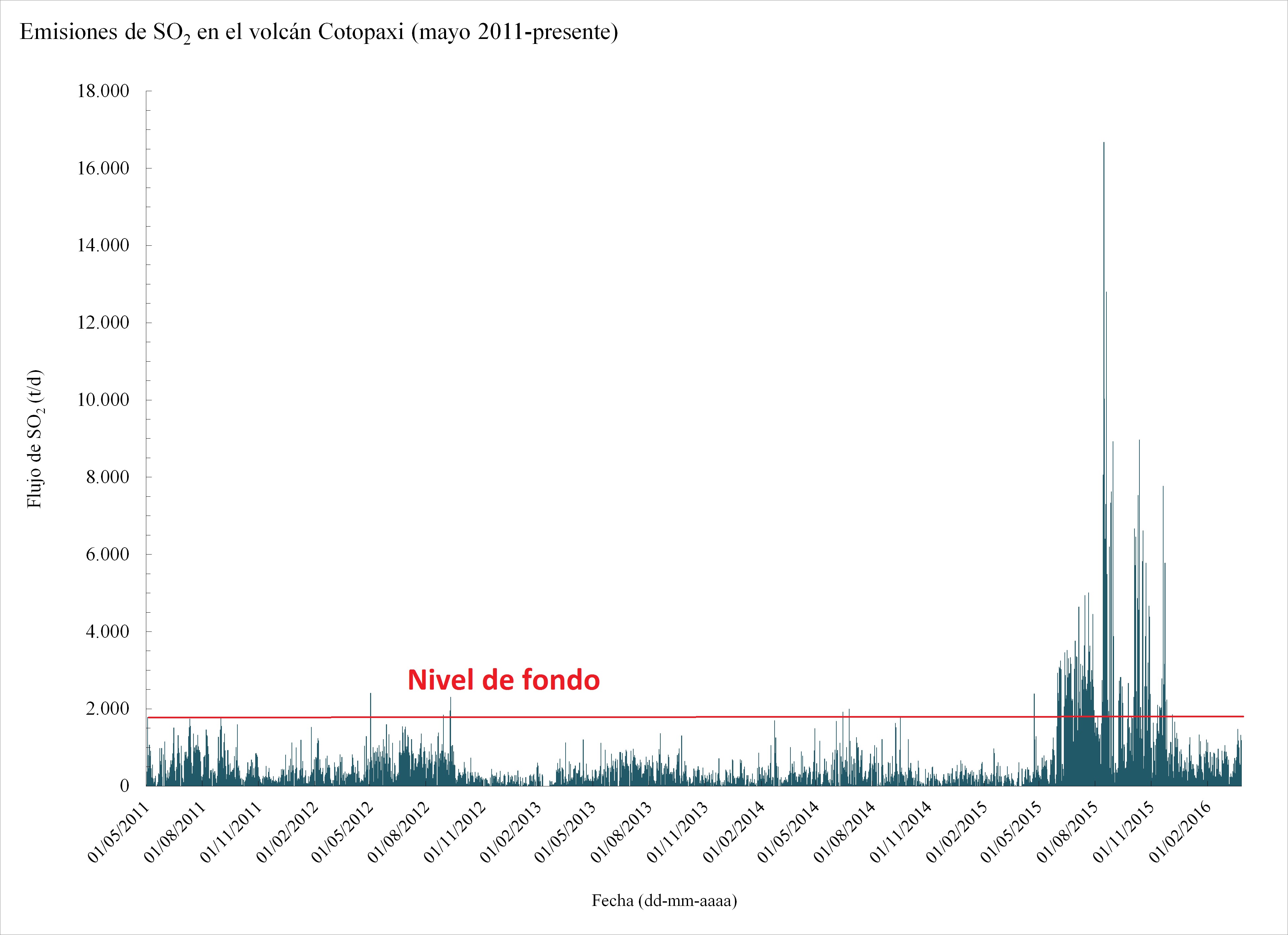

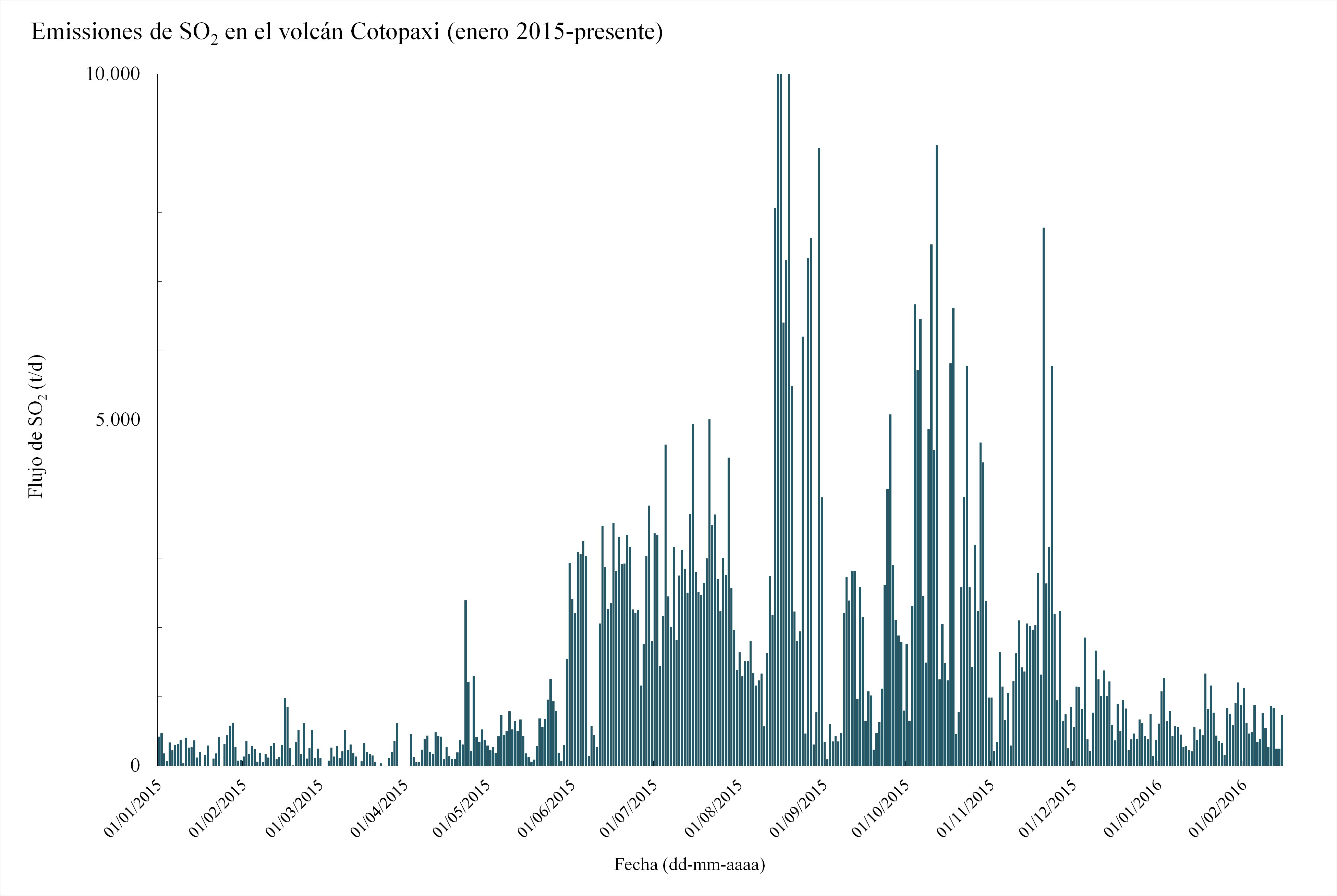

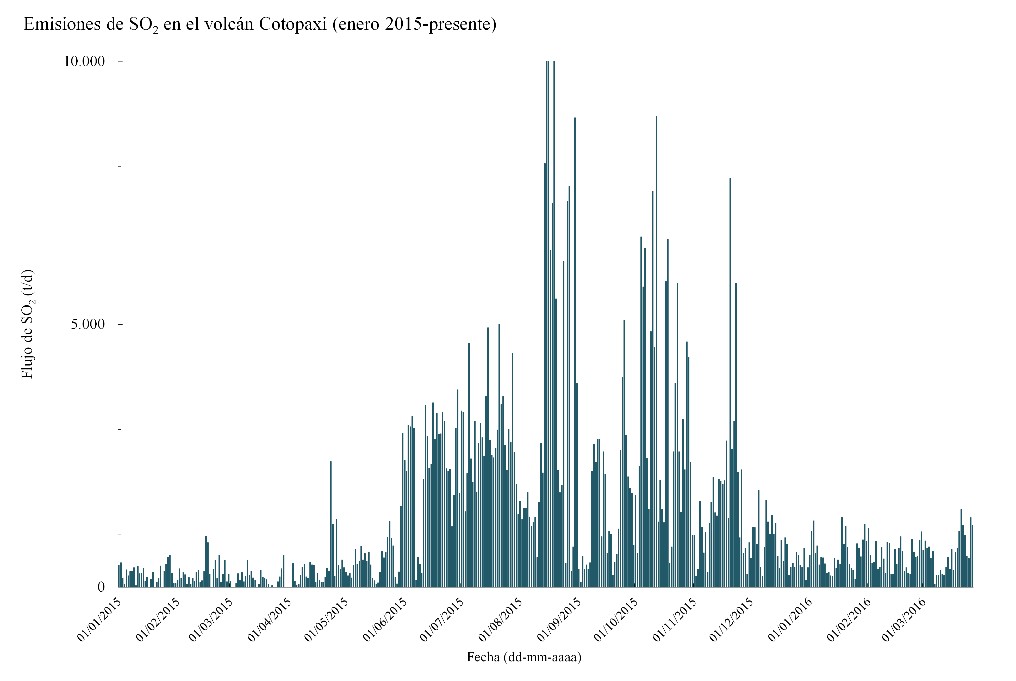

Las emisiones de SO2 se mantuvieron inferiores a 1000 ton/día en las últimas semanas (Fig. 8 y 9). Los valores obtenidos se encuentran casi al nivel de base pre-eruptivo.

Caída de ceniza
Desde el 23 de noviembre de 2015 no se registraron caídas de ceniza significativas asociadas a la actividad del volcán. Las pequeñas emisiones de enero probablemente no produjeron caídas de ceniza medibles en las proximidades del volcán.

Lahares

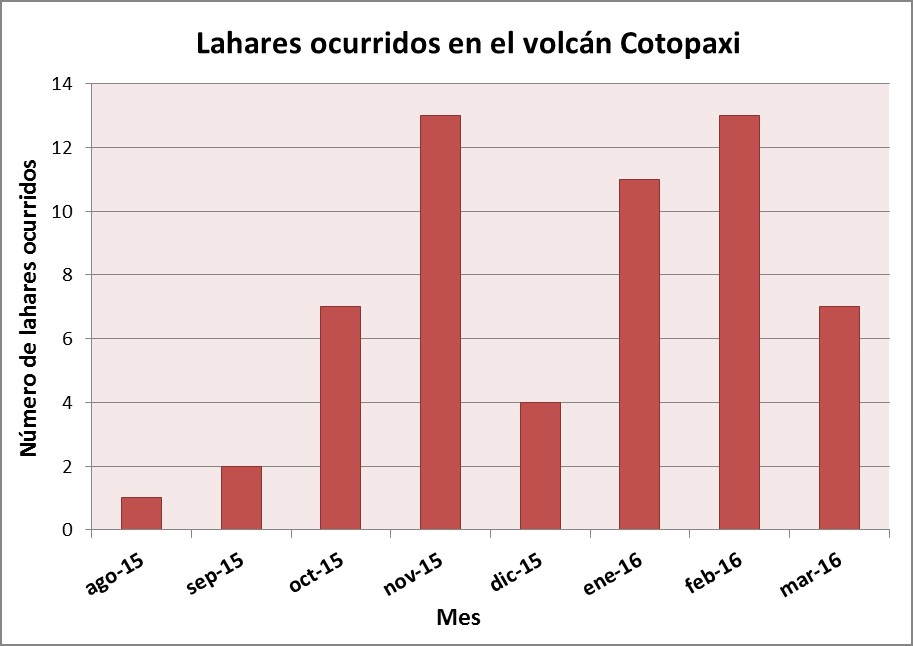

Desde el 28 de agosto de 2015 varios lahares secundarios se han producido en el volcán Cotopaxi. A diferencia de los lahares primarios que se originan por contacto del material volcánico incandescente con el hielo durante erupciones grandes, el origen de los lahares secundarios se debe a intensas lluvias que caen en la parte alta del volcán y arrastran pendiente abajo la ceniza que se depositó en los flancos durante la fase eruptiva que empezó el 14 de agosto de 2015. Esta mezcla inicial incorpora rocas y otro tipo de escombros al transportarse pendiente abajo, viajando hasta que la pendiente y su energía lo permitan. Algunos de estos lahares se han generado también debido a los deshielos que se han producido constantemente. El volumen esperado de los lahares secundarios producidos por las lluvias es mucho menor al esperado por las erupciones grandes del Cotopaxi.  A veces sus caudales picos medios han alcanzado entre 30 a 50 m3/s, pero generalmente el caudal ha sido menor y no sobrepasa 10 m3/s.    Hasta hoy se han registrado  58 lahares secundarios, la mayor parte de ellos han descendido por la quebrada Agualongo ubicada al occidente del volcán, y unos pocos por los flancos norte y nororiental.  En algunos días hay 3-4 episodios laháricos (Fig. 10).

Se cree que la mayoría de los lahares actualmente se producen por deshielos focalizados en los flancos occidentales.  Particularmente, estos deshielos acentúan la generación de lahares en horas de la tarde, cuando la mayoría se presentan.  La cobertura glacial actual del Cotopaxi se encuentra muy fisurada y debilitada y por esto el deshielo está ocurriendo continuamente (Fig 11).

Interpretación
Los datos de monitoreo obtenidos hasta el 15 de enero de 2016 indican que ciertos parámetros del monitoreo (SO2, LP's, tremor, ceniza) regresaron casi hasta el nivel de base pre-eruptivo. Todos estos parámetros están vinculados de alguna manera a la salida de gas. La deformación del edificio marca una pausa desde noviembre 2015 y paulatinamente está regresado al nivel pre-eruptivo.  Sin embargo, a pesar que este parámetro está de menor apreciación, los sismos de tipo VT's detectados de manera sostenida desde el 10 de septiembre y las pequeñas explosiones registradas indicarían que sigue una fuente de presión al interior del volcán.

Una posible interpretación de este conjunto de resultados es que al momento la parte superior de la intrusión magmática se está transformando en un tapón poco permeable que no deja pasar los gases, los cuales se acumulan hasta producir una pequeña explosión interna, como hemos reportado acá. Los VT's podrían ser interpretados como pequeños movimientos de este tapón o pequeñas realimentaciones de magma cuyo volumen no altera el patrón de estabilidad que muestran los valores de deformación desde el fin de Noviembre. Al momento no hay evidencia de un cambio de comportamiento del Cotopaxi respecto a las últimas semanas pero no se puede descartar el inicio de un cambio de estos patrones de estabilidad actuales en plazos cortos. El IGEPN está muy atento de cualquier cambio en las condiciones presentadas por el volcán.

Escenarios
Al momento el volcán no presenta una actividad eruptiva significativa y en función de esto se propone tres escenarios organizados del más probable al menos probable:

• 1) La actividad superficial se mantiene baja con muy infrecuentes emisiones de ceniza como la del 24 de enero de 2016 y luego por las emisiones de solo gases más notables, registrados el 13 de febrero. Lahares secundarios pequeños se pueden formar debido a la removilización del material eruptivo por lluvia o deshielo del glaciar afectando de manera leve únicamente la zona del Parque Nacional Cotopaxi como ya se ha evidenciado en los eventos entre el 7 a 10 de febrero de 2016. Este es el escenario más probable para las próximas semanas si no hay un inicio de cambios en los parámetros de monitoreo.
• 2) Una explosión interna o un VT un poco más energético podrían producir fracturas en el tapón y producir una pequeña reactivación del volcán. En este caso se podrían reanudar las emisiones de ceniza acompañadas de posibles explosiones pequeñas a moderadas. Caídas de ceniza afectarían zonas cercanas al volcán en función de la velocidad y dirección del viento. Los depósitos de ceniza alcanzarían pocos milímetros de espesor. En este caso la nueva acumulación de material sobre el glaciar y los flancos del volcán podría aumentar el tamaño y la frecuencia de los lahares secundarios. Sin embargo, estos también afectarían principalmente el Parque Nacional Cotopaxi.
• 3) Un nuevo pulso de magma llega al reservorio pero su paso a la superficie está obstruido por un tapón, lo que provoca un aumento de la presión en el conducto volcánico. Eventualmente, la presión del magma vence la resistencia del tapón, produciendo una (o más) explosiones de tamaño moderado a grande con abundante incandescencia, caídas de bombas balísticas que alcanzan un máximo de 5 km desde el cráter y pequeños flujos piroclásticos (tipo Tungurahua julio 2013). Las caídas de ceniza son moderadas a fuertes en las direcciones predominantes del viento con una acumulación de algunos milímetros hasta pocos centímetros de ceniza cerca del volcán. Adicionalmente, se pueden formar lahares por la mezcla del material volcánico con agua de derretimiento del glaciar. En este escenario los lahares podrían ser de tamaño pequeño hasta moderado y afectarían principalmente la zona del Parque Nacional Cotopaxi. También podrían bajar hasta zonas pobladas en los drenajes principales del volcán (ríos Pita, y/o Cutuchi y/o Alaquez y/o Jatunyacu), aunque sin mayor afectación. Al momento de la publicación de este informe este escenario es menos probable que 1) y 2) debido a la falta de evidencia de una nueva intrusión.
• 4) no se descarta por completo una erupción de mayor magnitud asociado a una intrusión de mayor volumen que en el escenario 3). Al igual que el escenario 3), la falta de evidencia de una nueva intrusión de gran volumen hace que el escenario 4) sea el menos probable de todos. De todas maneras hay que recordar que los anteriores períodos eruptivos del Cotopaxi en los siglos anteriores se caracterizaron por durar muchos años y porque en dentro de este período de años se produjeron 1-2 erupciones mayores como la considerada en el escenario 4.

Estos escenarios podrán ser cambiados de acuerdo a la evolución de la actividad del volcán

PM-VV-PE-MR-GP
Instituto Geofísico
Escuela Politécnica Nacional

Durante los días 3 y 4 de febrero del presente año, técnicos del Instituto Geofísico de la Escuela Politécnica Nacional procedieron a la entrega de material informativo a los vigías voluntarios del volcán Cotopaxi, así como también a las instituciones públicas y privadas que prestaron su colaboración durante el actual proceso eruptivo de este volcán.

Este material informativo consta de fotografías tomadas por el personal del IG-EPN y explicaciones del monitoreo que se realizó y se continua realizando en el Volcán Cotopaxi (http://www.igepn.edu.ec/publicaciones-para-la-comunidad?limit=20&limitstart=0). Esta entrega “puerta a puerta” es valioso ya que nos permite conocer las zonas e interactuar con la comunidad en donde se encuentran los vigías. Este trabajo se lo va a realizar periódicamente con el objetivo de que la gente que vive en zonas de amenazas tenga presente la actividad anómala del volcán.

Adicionalmente la Msc. Patricia Mothes dirigió unas palabras en la reunión de Rendición de Cuentas del año 2015 de la Secretaria de Gestión de Riesgo Zona 3 realizada el día jueves 4 de febrero en el Auditorio de la ESPE sede Latacunga. Ahí se recalcó el trabajo que se ha realizado en conjunto como son los reconocimientos in situ de las zonas de afectación con apoyo de los técnicos del IG-EPN, la elaboración de mapas técnicos de amenazas volcánicas potenciales y colaboración en situaciones de interés general como “la grieta de Columbe.”

MC/PE/PM/SS
Instituto Geofísico
Escuela Politécnica Nacional

El día 26 de enero de 2016, con el apoyo logístico de una aeronave por parte del MICS, se efectuó un sobrevuelo desde el aeropuerto de Tababela en dirección al volcán Cotopaxi, en un avión Twin Otter de la FAE (452), al mando del Cap. Urquizo, siguiendo la ruta que se muestra en la Figura 1.

Observaciones visuales
Las condiciones bajo las cuales se efectuó el vuelo fueron muy favorables, ya que el volcán se encontraba completamente despejado y por otro lado nubes muy altas permanecieron sobre el volcán (overcast) la mayor parte del tiempo, por lo que no hubo el efecto de la radiación solar sobre el volcán para la toma de imágenes térmicas. Durante la aproximación al volcán se observó que del cráter se emitía, de forma pulsátil, una débil columna de vapor de agua, la que mayormente se mantenía al interior del cráter, elevándose ocasionalmente a no más de 500 m sobre la cumbre y eventualmente se movía hacia el  W (Fig. 2).

Dado que el volcán se encontraba completamente despejado, una vez más se pudo confirmar lo observado en ocasiones anteriores, la presencia de agua y humedad proveniente del contacto de las lenguas terminales de todos los glaciares con la superficie del terreno, a partir de estos se forman delgados hilos de agua los que descienden aguas abajo por los flancos hasta los drenajes principales del volcán, los cuales posiblemente dan lugar a la generación de pequeños lahares secundarios (fig. 2). En esta oportunidad fue evidente que, debido al aumento de la taza de fusión, los glaciares sufren desplazamientos pendiente abajo y dan lugar a la formación de grietas y fracturas sobre todo el casquete glaciar, pero que son especialmente notorias en los frentes terminales de todos los glaciares (Figura 3).

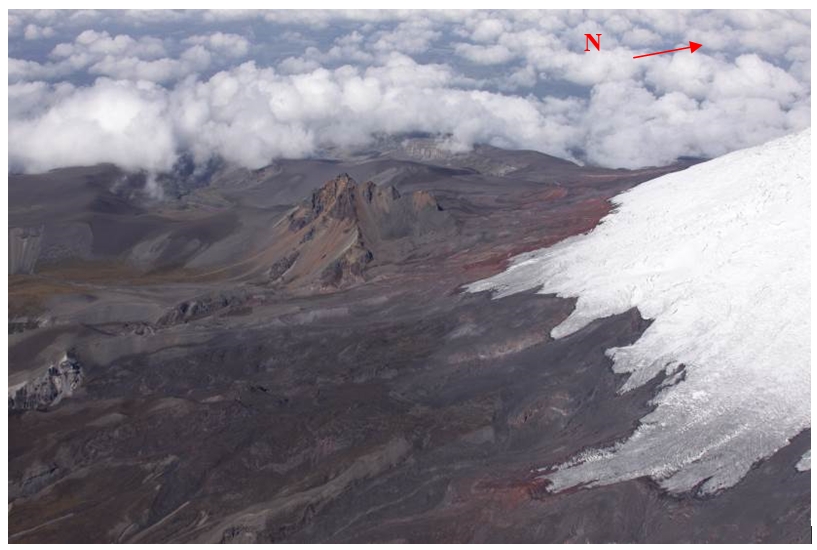

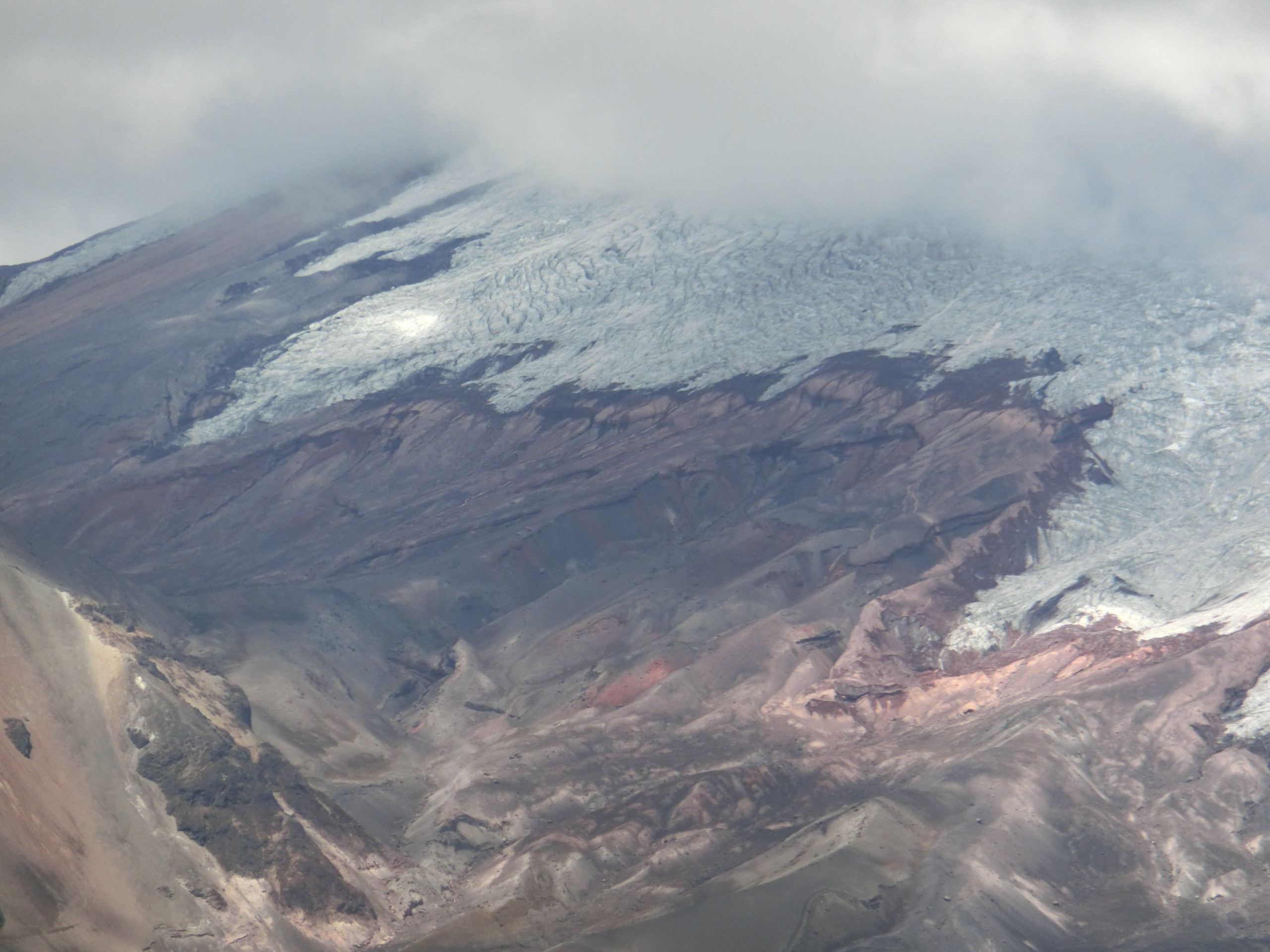

En el flanco superior oriental se observó que el glaciar de esa zona ha experimentado una rápida fusión, lo cual ha provocado que se produzca caída de material desde la parte superior hacia el glaciar inferior, por lo que ahora presenta un color oscuro. Se debe indicar que ese material no estaba presente anteriormente, cuando se hicieron las observaciones del vuelo del 15 de diciembre, tampoco se trata de ceniza, ya que las caídas de ceniza no se produjeron hacia esta zona del volcán (Fig. 4).

Monitoreo Térmico

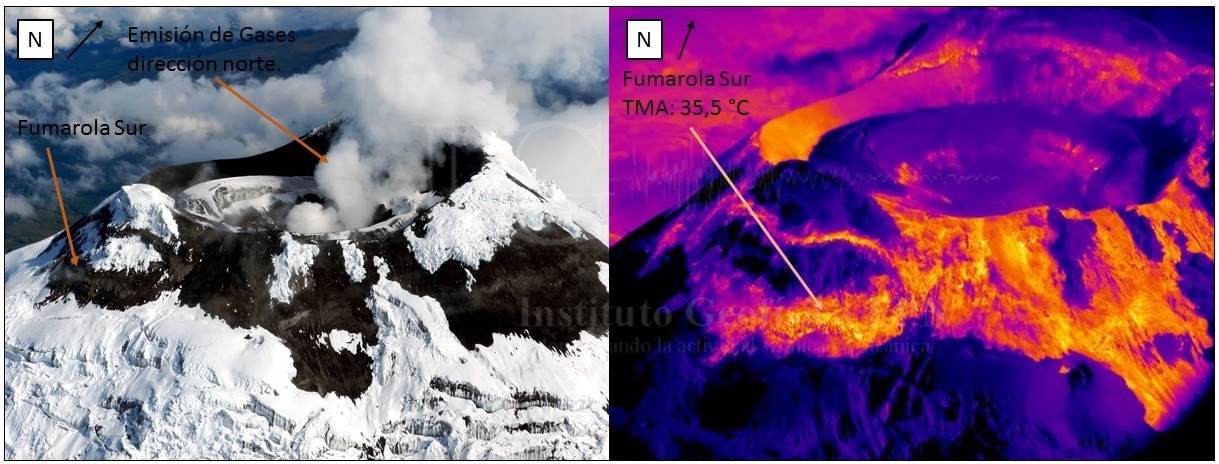

Las buenas condiciones climáticas permitieron hacer medidas de temperatura de la mayoría de anomalías térmicas identificadas en el volcán. No se observaron mayores cambios en el cráter interno respecto a lo observado en el mes de noviembre, debido a las emisiones de vapor de agua durante la observación, las temperaturas (TMA) medidas en el fondo del cráter de  51,9°C son inferiores al valor real (Fig. 5, Tabla 1).

Con respecto a los campos fumarólicos se pudo determinar que los valores de TMA son en su mayoría similares o inferiores a los medidos el 15 de enero, a excepción de valores ligeramente más altos medidos en el Flanco Sur (1), Cráter Interno, Anillo de Arena Interno, Yanasacha, Glaciar Circular y Fumarola bajo Cumbre N (Tabla 1). A diferencia de lo observado a fines de septiembre de 2015, la actividad fumarólica en la mayoría de los campos ya no genera la precipitación y deposición mineral posiblemente de azufre (coloración verdosa).

Durante el presente sobrevuelo nuevamente se pudieron identificar anomalías termales relacionadas a los sectores en donde se ha depositado el material removilizado de las partes altas del cráter externo, especialmente en los flancos E y SE.  Estas zonas han alcanzado un valor de TMA de 14.7°C, Figura 4, Tabla 1.  Cabe indicar que toda la parte alta y media del glaciar se encuentra cubierta por este material, ayudando así al proceso de ablación en el glaciar, por disminución del albedo. Los valores de TMA de las anomalías térmicas identificadas se encuentran en la Tabla 1.

PR-MA-SV
Instituto Geofísico
Escuela Politécnica Nacional

Actividad externa baja e interna moderada

Resumen
Durante las últimas semanas se ha observado una baja actividad externa en el volcán Cotopaxi, que está caracterizada principalmente por poca presencia de vapor en la cumbre, esporádicas columnas de gases y muy poca emisión de ceniza. Algunos parámetros de monitoreo (SO2, sismos tipo LP, tremor, ceniza) regresaron prácticamente a su nivel de base pre-eruptivo pero se siguen registrando sismos tipo VT's (~90 por día) y algunas explosiones internas indicando posiblemente la permanencia de una fuente de presión en el volcán. Al momento el escenario más probable es que la actividad superficial del volcán se mantenga a un nivel bajo. En este escenario se prevé que el volcán siga produciendo pequeñas emisiones de ceniza sin afectación a las poblaciones aledañas al volcán y  lahares secundarios que se queden dentro de los límites del Parque Nacional Cotopaxi como hasta ahora. No se descarta una mayor actividad del volcán en las próximas semanas pero es el escenario menos probable. Al final del informe se detallan estos escenarios.

Observaciones visuales
Durante las últimas semanas, las condiciones de observación visual han sido variables pasando por días completamente nublados hasta días completamente despejados. La actividad superficial ha estado caracterizada principalemente por emisiones de baja energía de gas al nivel del cráter alcanzando en ocasiones hasta 800 m sobre el nivel del mismo (Fig. 1A y 1B). El 24 de enero a las 18h43 TU (Tiempo Universal) se produjo una emisión con contenido bajo a moderado de ceniza que alcanzó 700 m snc (Fig. 2A y 2B) dirigida por el viento hacia el Occidente. Esta emisión coincide con un sismo de tipo híbrido (Magnitud 2.3).

Sismicidad

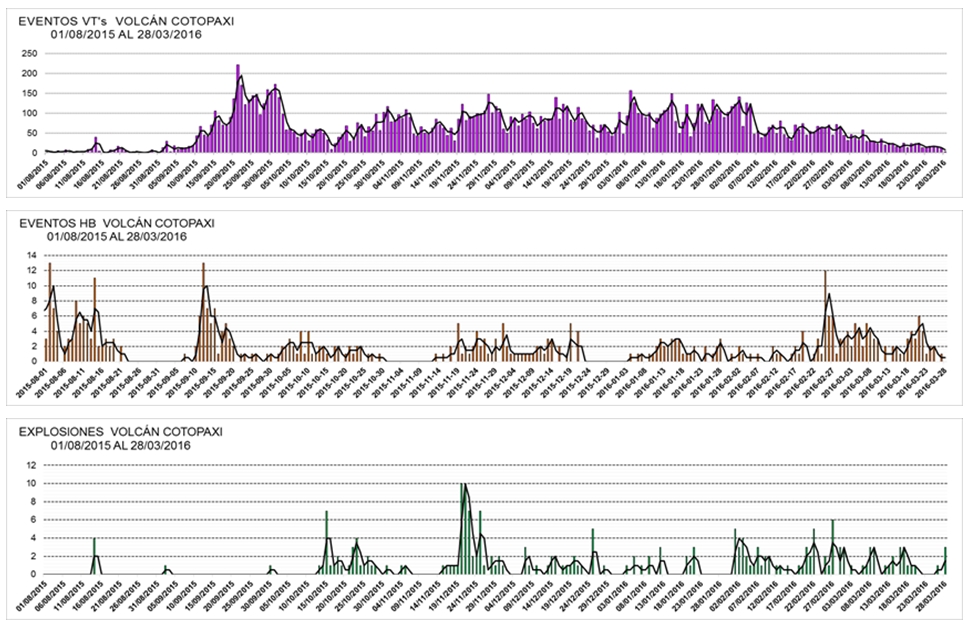

Durante la última semana, la actividad sísmica del volcán Cotopaxi no ha mostrado mayor cambio respecto a las semanas anteriores. El volcán continúa presentando principalmente eventos Volcano-Tectónicos (VT) con un promedio de alrededor de 90 VT/día (Fig. 3) y pocas explosiones pequeñas. La mayoría de estos eventos se localizaron bajo el cráter entre 2 y 10 km de profundidad con magnitudes entre 0.5 y 2.5 (Fig. 4). El número de eventos de Largo Periodo (LP) se mantiene en su nivel de base desde mediados de octubre de 2015 (< 5 LP/día; Fig. 5) al igual que los episodios de tremor.

Deformación
Los resultados del inclinómetro de VC1 muestran un patrón de deformación casi plano desde finales de octubre para el eje radial y finales de noviembre para el eje tangencial. Sin embargo no se observa un regreso a los valores pre-eruptivos. Como consta en la Figura 6, no se observa una nueva deformación asociada a los VT's de las últimas semanas. Los demás instrumentos tampoco muestran una deformación del edificio volcánico.

Emisión del SO2
Las emisiones de SO2 se mantuvieron por debajo de 1000 ton/día en las últimas semanas (Fig. 7). Los valores obtenidos regresaron casi al nivel de base pre-eruptivo.

Caída de ceniza
Desde el 23 de noviembre de 2015 no se registraron caídas de ceniza significativas asociadas a la actividad del volcán. Las pequeñas emisiones de Enero probablemente no produjeron caídas de ceniza medibles en las proximidades del volcán.

Lahares
Desde el 28 de agosto de 2015 varios lahares secundarios se han producido en el volcán Cotopaxi. A diferencia de los lahares primarios que se originan por contacto del material volcánico incandescente con el hielo durante erupciones grandes, su origen se debe a intensas lluvias que caen en la parte alta del volcán y arrastran pendiente abajo la ceniza que se depositó en los flancos durante la fase eruptiva que empezó el 14 de Agosto de 2015. Esta mezcla inicial incorpora rocas y otro tipo de escombros al transportarse pendiente abajo, viajando hasta que la pendiente y su energía lo permitan. Algunos de estos lahares se han generado también debido a los deshielos que se han producido constantemente. El volumen esperado de los lahares secundarios producidos por las lluvias es mucho menor al esperado por las erupciones grandes del Cotopaxi. Hasta hoy se han registrado 39 lahares secundarios, la mayor parte de ellos han descendido por la quebrada Agualongo ubicada al occidente del volcán, y unos pocos por los flancos norte y nororiental. En general son lahares muy pequeños que no sobrepasan un caudal de 10 m³/s. Se detallan a continuación los lahares más caudalosos que se han registrado (Tabla 1).

Interpretación
Los datos de monitoreo obtenidos hasta el 28 de enero de 2016 indican que ciertos parámetros del monitoreo (SO2, LP's, tremor, ceniza) regresaron casi hasta el nivel de base pre-eruptivo. Todos estos parámetros están vinculados de alguna manera a la salida de gas. La deformación del edificio marca una pausa desde noviembre 2015 pero no ha regresado al nivel pre-eruptivo. Esto que indicaría que la intrusión magmática responsable de la actividad eruptiva entre Agosto y Noviembre 2015 permanece en el lugar de su último emplazamiento con un volumen considerable, el cual no ha disminuido de manera apreciable durante las semanas que duró la emisión de ceniza en este primer episodio de erupción. Adicionalmente los sismos de tipo VT's detectados de manera sostenida durante ya más de cuatro meses y las pequeñas explosiones registradas últimamente indicarían que sigue una fuente de presión al interior del volcán.

Una posible interpretación de este conjunto de resultados es que al momento la parte superior de la intrusión magmática se está transformando en un tapón poco permeable que no deja pasar los gases, los cuales se acumulan hasta producir una pequeña explosión interna. Los VT's podrían ser interpretados como pequeños movimientos de este tapón o pequeñas realimentaciones de magma cuyo volumen no altera el patrón de estabilidad que muestran los valores de deformación desde el fin de Noviembre. Al momento no hay evidencia de un cambio de comportamiento del Cotopaxi respecto a las últimas semanas pero no se puede descartar el inicio de un cambio de estos patrones de estabilidad actuales en plazos cortos. El IGEPN está muy atento de cualquier cambio en las condiciones presentadas por el volcán.

Escenarios
Al momento el volcán no presenta una actividad eruptiva significativa y en función de esto se propone tres escenarios organizados del más probable al menos probable:

• 1) La actividad superficial se mantiene baja con ocasionales pequeñas emisiones de ceniza como la del 24 de enero de 2016 que no afectan a la comunidad. Lahares secundarios pequeños se pueden formar debido a la removilización del material eruptivo por lluvia o deshielo del glaciar afectando de manera leve únicamente la zona del Parque Nacional Cotopaxi como ya se ha evidenciado en el evento del 13 de enero de 2016. Este es el escenario más probable para las próximas semanas si no hay un inicio de cambios en los parámetros de monitoreo.
• 2) Una explosión interna o un VT un poco más energético podrían producir fracturas en el tapón y producir una pequeña reactivación del volcán. En este caso se podrían reanudar las emisiones de ceniza acompañadas de posibles explosiones pequeñas a moderadas. Caídas de ceniza afectarían zonas cercanas al volcán en función de la velocidad y dirección del viento. Los depósitos de ceniza alcanzarían pocos milímetros de espesor. En este caso la nueva acumulación de material sobre el glaciar y los flancos del volcán podría aumentar el tamaño y la frecuencia de los lahares secundarios. Sin embargo estos también afectarían principalmente el Parque Nacional Cotopaxi.
• 3) Un nuevo pulso de magma llega al reservorio pero su paso a la superficie está obstruido por un tapón, lo que provoca un aumento de la presión en el conducto volcánico. Eventualmente, la presión del magma vence la resistencia del tapón, produciendo una (o más) explosiones de tamaño moderado a grande con abundante incandescencia, caídas de bombas balísticas que alcanzan un máximo de 5 km desde el cráter y pequeños flujos piroclásticos (tipo Tungurahua julio 2013). Las caídas de ceniza son moderadas a fuertes en las direcciones predominantes del viento con una acumulación de algunos milímetros hasta pocos centímetros de ceniza cerca del volcán. Adicionalmente se pueden formar lahares por la mezcla del material volcánico con agua de derretimiento del glaciar. En este escenario los lahares podrían ser de tamaño pequeño hasta moderado y afectarían principalmente la zona del Parque Nacional Cotopaxi. También podrían bajar hasta zonas pobladas en los drenajes principales del volcán (ríos Pita, y/o Cutuchi y/o Alaquez y/o Jatunyacu), aunque sin mayor afectación. Al momento de la publicación de este informe este escenario es menos probable que 1) y 2) debido a la falta de evidencia de una nueva intrusión.
• 4) no se descarta por completo una erupción de mayor magnitud asociado a una intrusión de mayor volumen que en el escenario 3). Al igual que el escenario 3), la falta de evidencia de una nueva intrusión de gran volumen hace que el escenario 4) sea el menos probable de todos. De todas maneras hay que recordar que los anteriores períodos eruptivos del Cotopaxi en los siglos anteriores se caracterizaron por durar muchos años y porque en dentro de este período de años se produjeron 1-2 erupciones mayores como la considerada en el escenario 4.

Estos escenarios podrán ser cambiados de acuerdo a la evolución de la actividad del volcán.

BB-SH-EV-SH-SA-HY-MR
Instituto Geofísico
Escuela Politécnica Nacional

VISITA TÉCNICA A LA ZONA DE LA QUEBRADA AGUALONGO EN EL PARQUE NACIONAL COTOPAXI DEBIDO AL LAHAR SECUNDARIO OCURRIDO EL 13 DE ENERO 2016

15 de enero de 2016

Como parte del estudio y monitoreo continuo que realiza el Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) de los volcanes del Ecuador, personal del IG-EPN junto a técnicos del MAE, PNC, MICS, SGR, MTOP, INAMHI y Gobernación de Cotopaxi realizaron una inspección de campo en la quebrada de Agualongo, ubicada en el flanco occidental del volcán Cotopaxi, el día 14 de enero del 2016 (Figuras 1, 2), en relación al descenso del flujo de lodo “lahar secundario” ocurrido el 13 de enero del 2016 a las 13h45, mismo que tuvo una duración aproximada de una hora.

Figura 1. Zona de la quebrada Agualongo, personal MAE, PNC, MIC, SGR, MTOP, INAMHI y Gobernación Cotopaxi en la inspección. El personal del IG-EPN dió una explicación técnica de las razones por las cuales se generó este lahar secundario. (Foto: P. Espín-IG-EPN)

Figura 2. Ubicación de la quebrada Agualongo en la zona del volcán Cotopaxi. Nótese la ubicación de la estación de monitoreo BNAS, la cual detectó el lahar secundario y permitió el aviso oportuno del mismo (~4km aguas arriba del puente sobre la Qbd. Agualongo).

Por parte del IG-EPN se dio una explicación sobre la actividad del volcán desde el 14 de agosto del 2015 hasta la fecha. De igual manera se dijo cuáles fueron las causas que desencadenaron este lahar secundario, se estimó que tuvo un volumen aproximado de 50.000 m3 y un caudal en el rango de 40 - 45 m3/s.
Hay que indicar que estos lahares producidos tanto el 29 de noviembre del 2015 y el 13 de enero del 2016 que superaron la calzada del puente sobre la quebrada de Agualongo son “secundarios” y son producidos por las fuertes lluvias que se han venido dando en las zonas altas del volcán Cotopaxi. Por tal motivo el personal del IG-EPN remarcó que la posibilidad de la ocurrencia de nuevos lahares de este tipo es alta considerando la epoca invernal y los pronósticos mencionados por el INAMHI.
Cabe reiterar que debido a las intensas caídas de ceniza registradas desde el 14 de Agosto hasta el 23 de Noviembre del 2015 (aproximadamente 1’072.000 m3 en volumen) conllevaron a una fuerte acumulación de la misma en los flancos del volcán. Debido a las intensas lluvias este material ha sido removilizado, conjuntamente con otro material suelto y más antiguo (rocas, pomez, etc. - depósitos de anteriores erupciones) lo que ha procurado la formación de estos lahares secundarios. Del registro que mantiene el IG-EPN se han contabilizado al menos 26 lahares secundarios desde el 28 de agosto del 2015 hasta la fecha, la mayoría de ellos relacionados a las fuertes lluvias en las partes altas del volcán.
Adicionalmente los técnicos del IG-EPN tomaron medidas de los espesores y varias muestras a lo largo del depósito del lahar secundario del 13 de enero que afectó el puente sobre la quebrada Agualongo, con el fin de describir sus características y determinar los parámetros físicos que definen el flujo con estudios realizados posteriormente en laboratorio.


Figura 3. Muestreo y toma de medidas del depósito dejado tras el paso del lahar secundario ocurrido el 13 de enero del 2016.

El IG-EPN se mantiene alerta a cualquier cambio en los parámetros de monitoreo del volcán y ante la posible generación de nuevos eventos de lahares secundarios. Mismos que serán informados con la prontitud del caso.

PE/FJV/MR

Actualización de la Actividad Eruptiva – Volcán Cotopaxi N°2
Registro de un pequeño lahar secundario

13 de Enero del 2015

El día de hoy desde las 13h36 (TL) se registró una señal sísmica en la estación BNAS ubicada en el flanco Occidental del volcán, esta señal tuvo una duración de 1 hora (Figura 1).

Figura 1. Sismograma de la estación BNAS. Se observa la señal del lahar ocurrido el día de hoy.

Se trata de un lahar secundario producto de las lluvias que se registraron en ese momento en la zona, es ligeramente más grande que el ocurrido el 28 de Noviembre del 2015 (Ver informe  de ese día), sin embargo el lahar se mantuvo dentro de la zona del Parque Nacional Cotopaxi.

La cámara del  ECU-911 muestra el depósito dejado por el lahar en el puente sobre la quebrada Agualongo, sin que haya generado mayores daños (Figura 2).

Figura 2. En la cámara del sistema ECU-911  se observan las evidencias  del depósito dejado luego del paso del lahar en el puente de la quebrada

El sistema de monitoreo del IG también detectó señales de lahares en las quebradas Agualongo, cabecera del Cutuchi en el sector Mariscal Sucre, San Lorenzo y San Ramón. Esto permitió informar inmediatamente a las autoridades correspondientes.

De acuerdo a resultados preliminares su caudal pico es de alrededor de 40 m3/s con un volumen aproximado de 50.000 m3.

CONCLUSIONES

Este es el lahar secundario más grande registrado hasta la fecha en el Cotopaxi desde que se inició el proceso eruptivo, aunque tiene un tamaño cercano a los eventos del 20 de Septiembre y del 28 de Noviembre del 2015.  Estos lahares secundarios tienen un alcance restringido y que normalmente no llegan afectar a zonas pobladas. Hay que indicar que el sistema de detección de lahares del IG registró el tránsito del mismo en varias estaciones, lo que permitió informar oportunamente a las autoridades.

GP/AO/PR/SA/MR
INSTITUTO GEOFÍSICO
ESCUELA POLITÉCNICA NACIONAL

Actualización de la Actividad Eruptiva del Volcán Cotopaxi - N° 01
Disminución de la actividad superficial

07 de enero de 2016

Resumen

Durante el mes de Diciembre de 2015 se ha observado  un bajo nivel de la actividad superficial en el volcán Cotopaxi, la cual está caracterizada por ligeras emisiones pulsátiles de gas, de color blanco provenientes del cráter y alcanzando excepcionalmente 1 km sobre el mismo. La presencia de ceniza ha sido casi nula,  como se pudo comprobar en los dos últimos recorridos de campo  realizados alrededor del volcán.

No obstante, la actividad interna se mantiene en niveles considerados como moderados. La actividad sísmica se mantiene similar a los niveles registrados el mes pasado, con pocos sismos de tipo LP, explosiones pequeñas y tremores de emisión.  Particularmente se destacan los sismos VT’s, en que su número se mantiene entre 30 a 100 sismos por día, similar a lo registrado en el período anterior. La mayoría de estos eventos tipo VT son de magnitudes bajas.

Los niveles del gas SO2 se han  mantenido en menos de 1000 ton/día, lo que es una reducción considerable con respecto a los 3000 ton/día registrados en  los meses precedentes.

Al momento la actividad del volcán está circunscrita a lo indicado en el Escenario “1” descrito en las actualizaciones previas y al final de este documento. Este escenario prevé que el volcán continuará produciendo leves emisiones, posiblemente explosiones ocasionales de tamaños pequeños a moderados y lahares secundarios que se quedarán al interior del área del Parque Nacional Cotopaxi.

REUNIÓN DE VIGÍAS VOLCÁN TUNGURAHUA Y COTOPAXI

Con la organización de todos los Vigías del Volcán Tungurahua, con el apoyo del GAD Baños y el Instituto Geofísico (EPN- Quito y OVT), el día sábado 19 de diciembre del 2015 en la sala comunal de Juive Grande se realizó la reunión para los vigías del volcán Tungurahua y Cotopaxi.

Foto 1. Miembros de los Vigías del Volcán Tungurahua y Cotopaxi (Prov. Cotopaxi y Pichincha), IGEPN, ECU911, SGR zona 3, GAD Baños, Cuerpo de Bomberos de Baños, GAD y UGR Pelileo asistentes a la reunión.

Se tuvo la presencia de los vigías del volcán Tungurahua tanto de la provincia de Tungurahua--Cantones Baños y Pelileo y Chimborazo- Cantón Penipe, vigías del volcán Cotopaxi (Provincia de Cotopaxi y Pichincha), miembros del IGEPN y OVT, GAD y UGR Baños, Coordinador SGR-Zona 3, GAD y UGR Pelileo, Cuerpo de Bomberos de Baños, ECU-911 y voluntarios de la Brigada de Baños.

Los objetivos de estas reuniones son:
- Mantener y fomentar la hermandad entre los vigías del volcán Tungurahua y Cotopaxi
- Reforzar los conocimientos sobre los procesos eruptivos
- Reconocimientos de fortalezas y debilidades en el grupo de vigías del volcán Tungurahua a lo largo de 15 años.
- Conocer el estado de la Red de Comunicación Radial que funciona en el volcán Tungurahua
- Presentación sobre las implicaciones de “Ser vigía” y entender la importancia de su aporte en la vigilancia volcánica a los nuevos vigías del volcán Cotopaxi.


Foto 2. Presentación de los asistentes a la reunión.

Como cronograma se desarrolló: Palabras del Sr. Marcelo Espinel (UGR-Baños), Palabras de los Vigías Víctor Zumba y Lourdes Fiallos (Choglontus-Penipe) y la Familia Chávez, Juive Grande, mentalizadores de la reunión. Se presentó los avances del video ”La Vida de los Vigías” (desarrollado por personal del IGEPN, donde se muestra las experiencias de los vigías del volcán Tungurahua y de los vigías del complejo volcánico Cerro Negro y Chiles en el sector de Tufiño-Carchi); palabras de la Ing. Patricia Mothes, Jefa, Área de Vulcanología, Instituto Geofísico; una charla sobre los fenómenos volcánicos que se han dado en los volcanes Tungurahua, Cotopaxi y Reventador (reforzando los conocimientos aprendidos) por parte del Ing. Pedro Espín Bedón del IGEPN y finalmente, se compartió las experiencias de cada uno de los vigías del volcán Tungurahua durante estos 15 años del proceso de erupción del volcán.

Foto 3. Participación de los diferentes miembros durante la reunión y presentación del video desarrollado por miembros del IGEPN.

Adicionalmente se tuvo un momento de esparcimiento donde se compartió dinámicas de integración y un almuerzo preparados por los vigías del Tungurahua y se finalizó esta convivencia con varias reflexiones y conclusiones sobre todas las experiencias compartidas en la reunión y la entrega de certificados a los vigías por su ardua labor durante estos años de capacitación y manejo de la comunicación en el volcán Tungurahua.

Foto 4. Dinámica para la integración de las personas que asistieron a la reunión

Foto 5. Almuerzo organizado por los vigías del volcán Tungurahua.


Foto 6. Entrega de certificados de reconocimientos a los vigías del volcán Tungurahua por parte de Patricia Mothes (IGEPN) y Marcelo Espinel (UGR-GAD Baños)

Foto 7. Entrega de un presente por parte de Marcelo Espinel (GAD Baños) a los vigías del Volcán Cotopaxi asistentes a la reunión.

PE/SAL/PM/MH
19 de diciembre del 2015
OVT-IGEPN

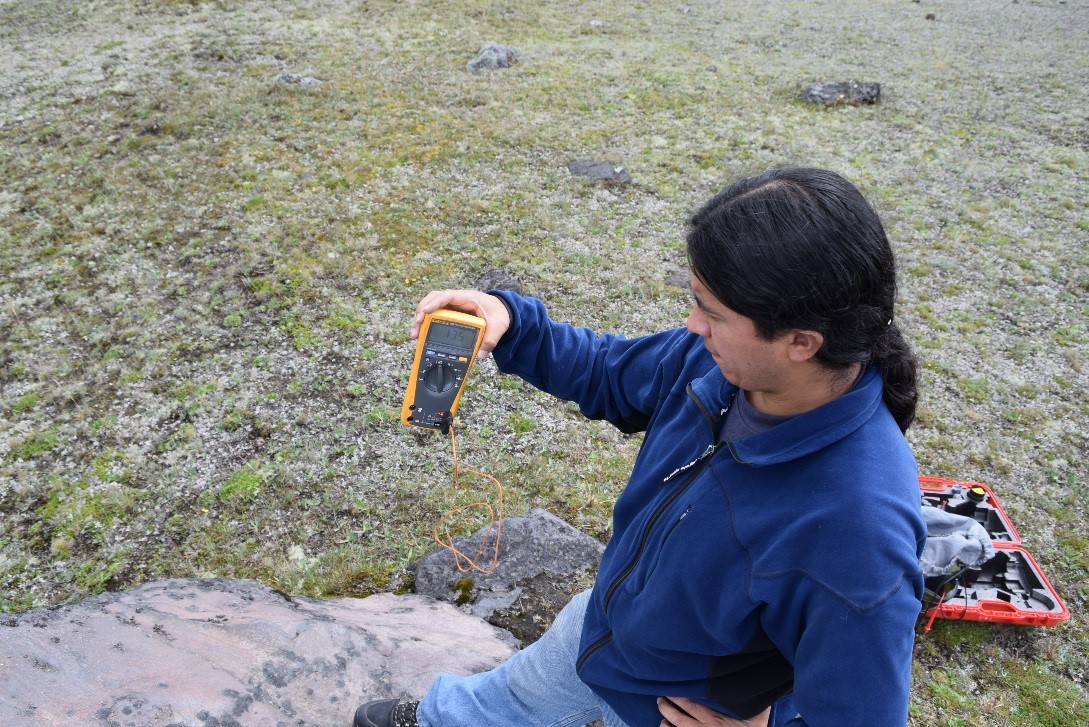

Entre el lunes 7 y sábado 12 de diciembre técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizaron mediciones de gravimetría en el volcán Cotopaxi. Estas campañas se realizan periódicamente para conocer la actividad interna del volcán, lo cual se complementa al monitoreo del resto de parámetros que se miden continuamente como sismicidad, deformación, gases y ceniza.

El IG-EPN con el fin de aplicar la mejor tecnología y ciencia para monitear la actividad del volcán, realiza mediciones de gravimetría. Esta técnica permite estimar parámetros como:
* Movimiento de magma
* Volumen de magma
* Profundidad y distancia desde el punto de medida
* Densidad del magma

Se realizaron mediciones en los flancos occidental, oriental, refugio y cerca a la entrada al parque Nacional Cotopaxi. Esta técnica también es aplicada en varios volcanes como el Etna, Campi Flegrei, Rabaul, Krafla, entre otros. La amplia red de monitoreo y técnicas aplicadas por el IG-EPN convierte al Cotopaxi en uno de los volcanes mejor monitoreados a nivel del continente.

AC/SA/FM
Instituto Geofísico
Escuela Politécnica Nacional

Parque Nacional Cotopaxi se abre con medidas de seguridad para visitantes

Tras 119 días del cierre del Parque Nacional Cotopaxi, las autoridades gubernamentales anunciaron hoy, 11 de diciembre del 2015, la reapertura del área protegida para el disfrute de los visitantes.

La decisión se basa en los informes de monitoreo y seguimiento del Instituto Geofísico de la Escuela Politécnica Nacional (IGEPN) que indican que la actividad del volcán en estas últimas semanas ha mostrado una disminución tanto interna como superficial. Además, la Secretaría de Gestión de Riesgos (SGR) ha recomendado que mientras continúe la alerta amarilla se podrían realizar visitas controladas con personal capacitado.

El Ministerio del Ambiente (MAE), en coordinación con la SGR y el Ministerio Coordinador de Seguridad (MICS), ha trabajado para garantizar la seguridad de todos los ciudadanos que visitan el parque, mediante la dotación de equipos de telecomunicaciones, articulados al Sistema de Alerta Temprana existente. También ha potenciado la comunicación interna, dotando al personal de radios portátiles, conectados directamente al Servicio Integrado de Seguridad ECU-911. Con estos instrumentos se asegura la entrega de avisos oportunos a los guardaparques y a los visitantes.

El MAE también elaboró un plan de contingencia que incluye las acciones vigentes durante la alerta amarilla. El plan parte de un diagnóstico, análisis de vulnerabilidades y amenazas. Aterriza en acciones de prevención, control de riesgos como: protocolos de alarma y comunicaciones, detección de emergencias, y procedimientos operativos para guardaparques, técnicos y para el administrador del área.

Este plan se complementa con la capacitación que la SGR y el Instituto Geofísico de la Escuela Politécnica Nacional (IGEPN)  realizaron a guardaparques, especialistas en áreas protegidas y al administrador del Parque Nacional Cotopaxi.
Todas estas acciones van de la mano con un una estrategia de comunicación para visitantes, un folleto informativo de distribución masiva con recomendaciones de autoprotección y un plan de comunicación en redes en el que participan todas las instituciones involucradas en el monitoreo, gestión y seguridad del Parque Nacional Cotopaxi.

Es importante resaltar que el coloso, es uno de los volcanes mejor monitoreados de Latinoamérica, reconocido por el Servicio Geológico de Estados Unidos y la Red NOVAC, encargada de la observación de cambios volcánicos y atmosféricos en el mundo. Sin embargo, el Gobierno Nacional robusteció la red de monitoreo de ese volcán. Una muestra de ello es la dotación de equipos tecnológicos que refuerza la red actual de monitoreo, la cual funciona los 365 días de año y sustenta el Sistema de Alerta Temprana implementado. Entre ellos están: 16 estaciones sísmicas, 5 detectores de infrasonido, 13 detectores de lahares, 7 estaciones de video telemetría, 1 cámara térmica, 12 líneas de control de deformación, 5  inclinómetros, 5 estaciones de GPS, 5 estaciones de medición de gas, 1 móvil multigas, cenizómetros y 10 repetidoras.
Cabe indicar que en ningún caso el trabajo de monitoreo en el mundo puede anticipar con fecha y hora las erupciones del volcán, pero sí activar un protocolo de seguridad y prevención.

Una vez que se han verificado las condiciones de seguridad y que se cuenta con instrumentos de alta tecnología así como personal capacitado, se decidió reabrir el Área Recreacional El Boliche y el Parque Nacional Cotopaxi. En este último se identificó una ruta de visita segura que se extiende desde el control Caspi, ubicado en el lado sur (ingreso desde la Panamericana, Quito-Latacunga), hasta el Control Norte ubicado en El Pedregal, cantón Machachi.
El horario de ingreso de visitantes en los dos casos es de 09:00 a 14:00. La ruta habilitada dentro del Parque Nacional permite la evacuación por el control Caspi y el control Norte. También existen dos sitios seguros, libres de lahares: ruta La Rinconada y la ruta de la Laguna de Limpiopungo. Hay que tomar en cuenta que la apertura es parcial y no está permitido el acceso al refugio ni el ascenso al cráter.

Los alrededores del Parque no han sido desatendidos. El Ministerio de Turismo (MINTUR) ha trabajado con 43 personas en la construcción de planes de contingencia para los 12 establecimientos hoteleros y las cinco comunidades más cercanas a la zona de influencia del volcán. Adicionalmente, con el apoyo de los municipios de Mejía y Tena se capacitó a 23 representantes de operadoras y guías turísticos en temas relacionados con la actividad volcánica, rescate y primeros auxilios.

Todo lo expuesto demuestra que el trabajo coordinado entre las instituciones del Estado ha permitido reabrir el parque, garantizando la seguridad de los visitantes, pese a que el proceso de erupción del Cotopaxi continúa.
