Un grupo de geólogos del Instituto Geofísico y la Facultad de Geología de la Escuela Politécnica Nacional realizaron trabajo de campo para estudiar las secuencias de rocas que componen el Volcán Quilotoa y sus alrededores. El objetivo de estos estudios es mejorar la cartografía del volcán y entender mejor su historia y formación con una aplicación directa a la gestión de la potencial amenaza volcánica.

Figura 1.- Técnicos del IG-EPN y la Facultad de Geología de la EPN realizan reconocimiento desde el borde del Volcán Quilotoa (10/07/2024). Foto: D. Sierra/IG-EPN.

El volcán Quilotoa es ampliamente conocido por los turistas gracias a su hermosa laguna de color turquesa. Sin embargo, es importante saber que el Quilotoa es también un Volcán Potencialmente Activo cuya ultima erupción ocurrió en el siglo XII. Por ser una erupción prehispánica, es poco lo que se sabe de ella, pues no se cuenta con registros históricos. La información disponible proviene de los estudios geológicos realizados en la zona por Hall & Mothes a finales de la década de los 2000.

La erupción del siglo XII fue una erupción mayor, tuvo un índice de explosividad volcánica (VEI) de 5 (una escala es exponencial que llega hasta el 8) y fue lo suficientemente grande para formar el cráter que actualmente forma la laguna. Adicionalmente cubrió con potentes depósitos de flujos piroclásticos, una parte de la provincia de Cotopaxi.

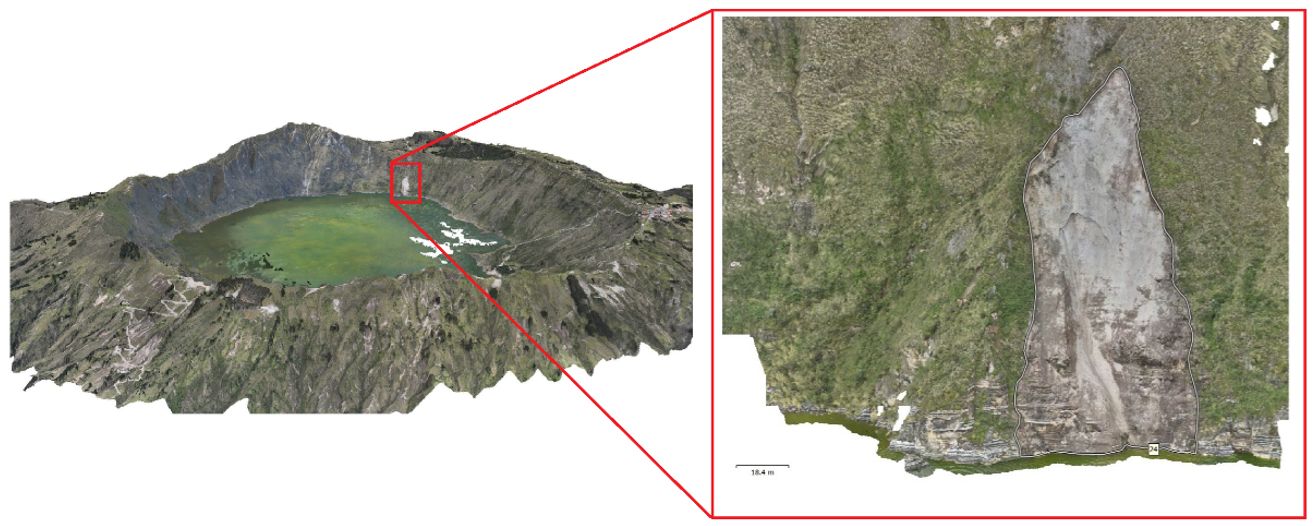

Figura 2. – Descripción de secuencias geológicas y e interpretación de rasgos topográficos en el Quilotoa (14/07/2024 & 12/07/2024). Fotos: D. Sierra/IG-EPN.

La ejecución de esta campaña es parte del Proyecto de Investigación (PIGR 22-02) correspondiente al Estudio Multidisciplinario de Lagos Cratéricos, un proyecto financiado por el Vicerrectorado de Investigación de la EPN; y del Joven Equipo ECLAIR del Institut de Recherche pour le Développement (IRD).

Figura 3.- Estudio de los depósitos de roca correspondientes a la erupción del Quilotoa del siglo XII en la zona suroriental del Volcán (12/07/2024). Fotos:

D. Sierra, S. Hidalgo.
Instituto Geofísico
Escuela Politécnica Nacional

Como parte de las actividades de vigilancia volcánica efectuadas por el Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN), personal del área de vulcanología y el área técnica visitaron el volcán Cayambe el viernes 12 de julio de 2024.

Dos objetivos se plantearon. El primero fue realizar el mantenimiento y descarga de datos de la estación sísmica de período corto (Figura 1) ubicada en las cercanías del Refugio Ruales Oleas Bergé, cuyo papel es detectar los movimientos sísmicos en el interior del volcán. Para cumplir con este objetivo, en la estación se verificó el correcto funcionamiento de los sistemas de alimentación y la transmisión de los datos a tiempo real con el IGEPN.

Figura 1. Izquierda: Ruta de acceso a la estación Refugio en el volcán Cayambe. Derecha: Estación sísmica de período corto (Fotografías: Carlos Macías – IGEPN).

El segundo objetivo fue visitar la zona suroccidental del volcán, conocida como “Glaciar Hermoso”. Durante el trayecto y en el sitio se efectuaron mediciones de gases utilizando dos equipos MultiGAS (Figura 2) emitido por las fuentes termales, también se realizó la medición de los parámetros físicos y químicos, tales como: pH, conductividad y temperatura, y se recolectaron muestras del agua para que sean analizados en un laboratorio.

Figura 2. Medición de gases volcánicos con el equipo MultiGAS (maletín de color amarillo) durante el trayecto a la zona suroccidental del volcán Cayambe (Foto: M. Almeida - IGEPN).

En vista que la zona de trabajo es considerada como peligrosa, con acceso restringido por las autoridades debido a los colapsos continuos del glaciar, un equipo de Guardaparques del Parque Nacional Cayambe – Coca, así como, un equipo especializado en Rescate del Cuerpo de Bomberos de Cayambe, acompañaron a los técnicos del Instituto Geofísico mientras realizaban los trabajos de vigilancia volcánica.

Además de los objetivos planteados, los funcionarios del IG-EPN explicaron las metodologías utilizadas para la vigilancia de la actividad superficial de los volcanes activos, así también algunos de los peligros asociados a fuentes termales con desgasificación (Figura 3).

Figura 3. Izquierda: Medición de temperatura de las fuentes termales (Foto: Cortesía Bomberos Cayambe). Derecha: Explicación de las metodologías de vigilancia de la actividad volcánica superficial al equipo de trabajo (Foto: Freddy Vásconez – IGEPN).

El análisis de los datos recolectados es consistente con los niveles de actividad superficial e interna del volcán, catalogados a la fecha de la emisión del presente informativo como MUY BAJOS con tendencia SIN CAMBIO.

M. Almeida, C. Macías, F. Vásconez, I. Tapa
Instituto Geofísico
Escuela Politécnica Nacional

Gracias al apoyo logístico y colaboración del MAATE y el Centro de Turismo de Comunitario (CTC) Lago Verde Quilotoa, un equipo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizó una campaña de mediciones de CO2 difuso (dióxido de carbono) y muestreo de aguas en la Laguna del Quilotoa el 11 de Julio de 2024.

Este tipo de Medidas se han realizado en otros volcanes como Cuicocha y Pululahua desde 2011, pero para el IG-EPN es la primera vez que se realiza una medición en esta laguna. La ejecución de esta campaña es parte del Proyecto de Investigación (PIGR 22-02) correspondiente al Estudio Multidisciplinario de Lagos Cratéricos, un proyecto financiado por el Vicerrectorado de Investigación de la EPN; y del Joven Equipo ECLAIR del IRD (Instituto Francés para el Desarrollo): https://www.facebook.com/share/p/GCb6uew2DTizmGiz/?mibextid=oFDknk

Figura 1.- Laguna del Quilotoa vista desde la parte superior, borde occidental 10/07/2024 (Foto: D. Sierra).

Para llevar a cabo las mediciones de CO2, se utiliza el “método de la cámara de acumulación”, en el cual se usa una campana de aluminio, acoplada a un sensor tipo LI-COR® para determinar el flujo de CO2. Con este instrumento, se realiza un muestreo representativo alrededor de toda la laguna, y finalmente mediante técnicas geoestadísticas se elabora un mapa de emisiones de CO2 con el cual se puede obtener un flujo total emitido.

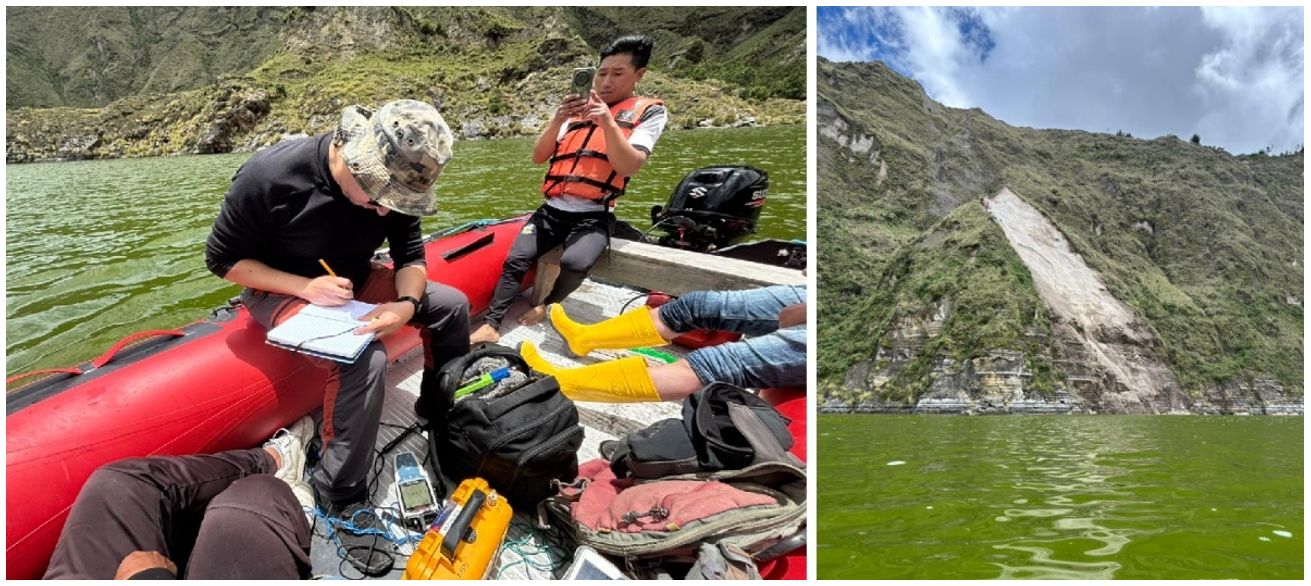

Figura 2.- Medición de CO2 difuso en la superficie de la laguna con el método de la campana de acumulación (Foto: D. Sierra/IG-EPN, MAATE).

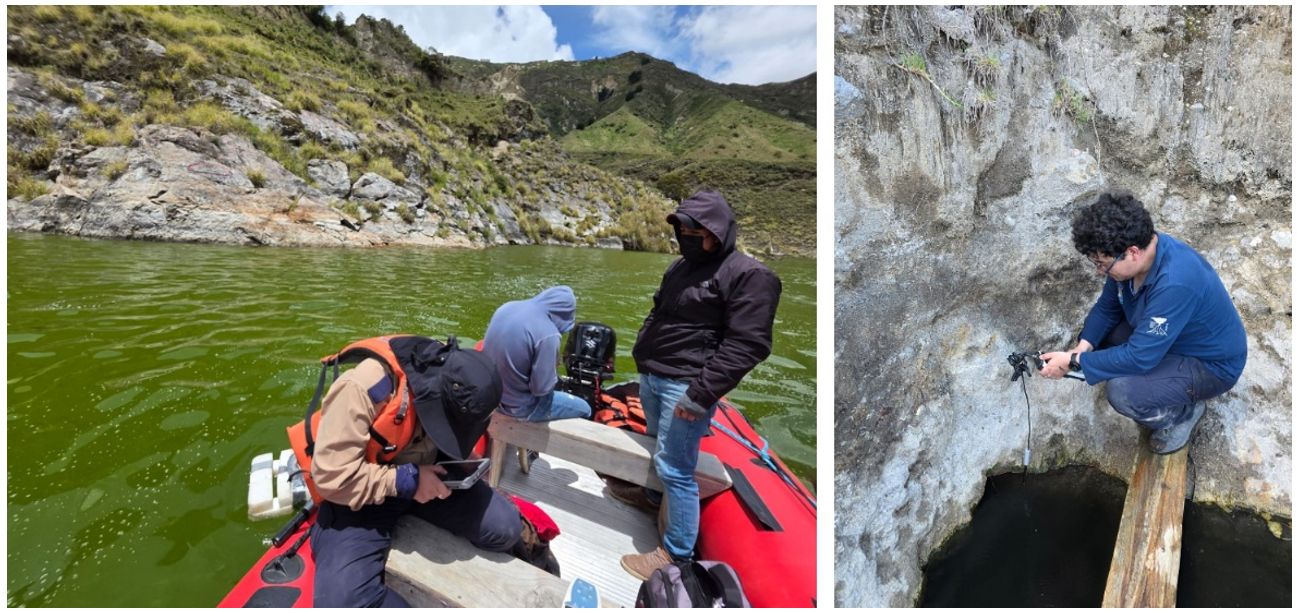

Durante esta campaña los técnicos llevaron a cabo un total de 93 mediciones. Al momento de publicación del presente, los datos están siendo procesados y se emitirá el informe correspondiente en los próximos días.

Adicionalmente se tomó una muestra de agua en la zona de burbujeo localizada al sur del Volcán. La muestra será analizada en el Centro de Investigación y Control Ambiental (CICAM) de la EPN, donde se realizará el análisis químico para la determinación de elementos mayoritarios.

¿Por qué es importante realizar este tipo de mediciones? En realizad el Quilotoa es un volcán poco estudiado, y no conocemos todo sobre su historia. Sin embargo, se sabe que ha estado recientemente activo, su última erupción ocurrió apenas en el siglo XII y ha dejado potentes depósitos de material volcánico en los alrededores del Volcán. Adicionalmente, existen reportes de que en el año de 1797 el sismo de Riobamba agitó el fondo de la laguna generando una emisión importante de CO2 que mató por asfixia a varias cabezas de ganado ubicadas en los alrededores del cráter.

Figura 3.- Erupción límnica del Volcán Quilotoa 04 de febrero de 1797. Infografía: D. Sierra /IG-EPN.

Si bien el volcán permanece en calma al día de hoy, el IG-EPN lo ha catalogado como un volcán Potencialmente Activo, debido a su reciente actividad, por lo que es necesario mejorar nuestro conocimiento sobre el mismo, de este modo seremos capaces de detectar cambios en su comportamiento si en algún momento llegase a presentar signos de reactivación.

D. Sierra, S. Hidalgo
Instituto Geofísico
Escuela Politécnica Nacional

Gracias al apoyo logístico del GAD Municipal de Santa Ana de Cotacachi, a través de la Empresa Pública de Energía Renovable y Turismo, Cotacachi E.P., y a la autorización del Ministerio de Ambiente -Reserva Ecológica Cotacachi-Cayapas., un equipo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizó una campaña de mediciones de CO₂ difuso (dióxido de carbono) y muestreo de aguas en la Laguna de Cuicocha (Figura. 1) entre el 24 y 25 de octubre de 2023.

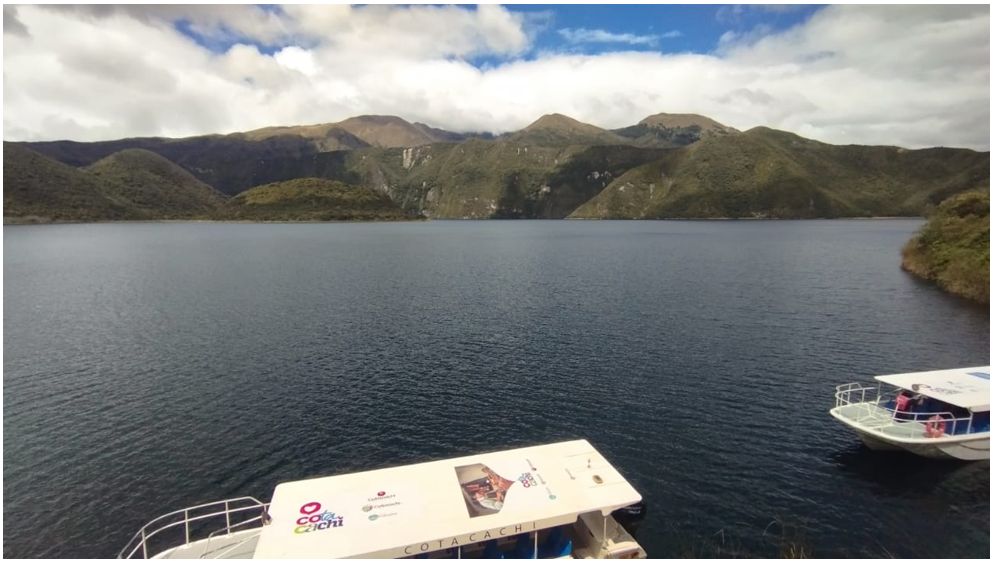

Figura 1.- Laguna de Cuicocha con sus islotes Wolf y Yerovi. (Foto: D. Sierra, IG-EPN).

Desde 2011 este tipo de mediciones se realizan en la laguna de Cuicocha como parte de las tareas de vigilancia periódica y de rutina que el IG-EPN desempeña. Tras más de una década de campañas de monitoreo, la Caldera de Cuicocha se ha convertido en una de las lagunas volcánicas mejor vigiladas de todo el mundo.

Para llevar a cabo las mediciones de CO₂, se utiliza el “método de la cámara de acumulación” (Figura. 2), en el cual se usa una campana de aluminio, acoplada a un sensor tipo LI-COR® para determinar el flujo de CO₂. Con este instrumento, se realiza un muestreo representativo alrededor de toda la laguna, y finalmente mediante técnicas geoestadísticas se elabora un mapa de emisiones de CO₂ con el cual se puede obtener un flujo total emitido.

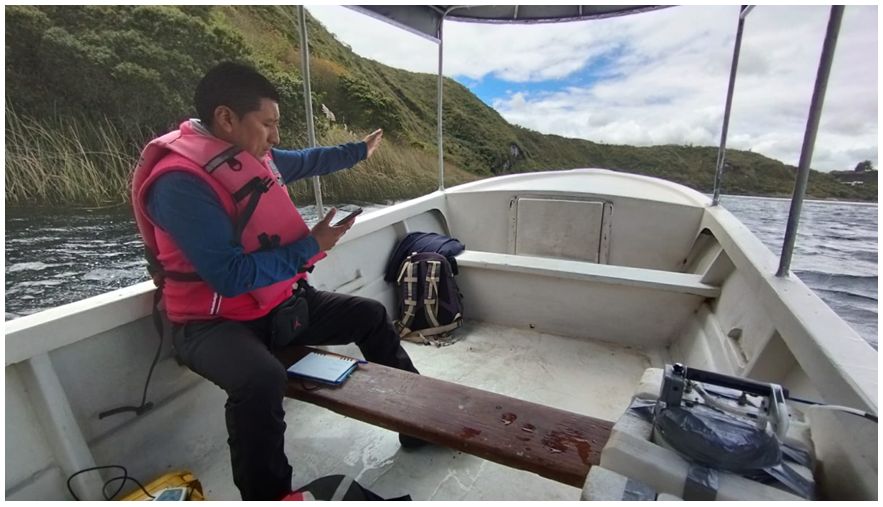

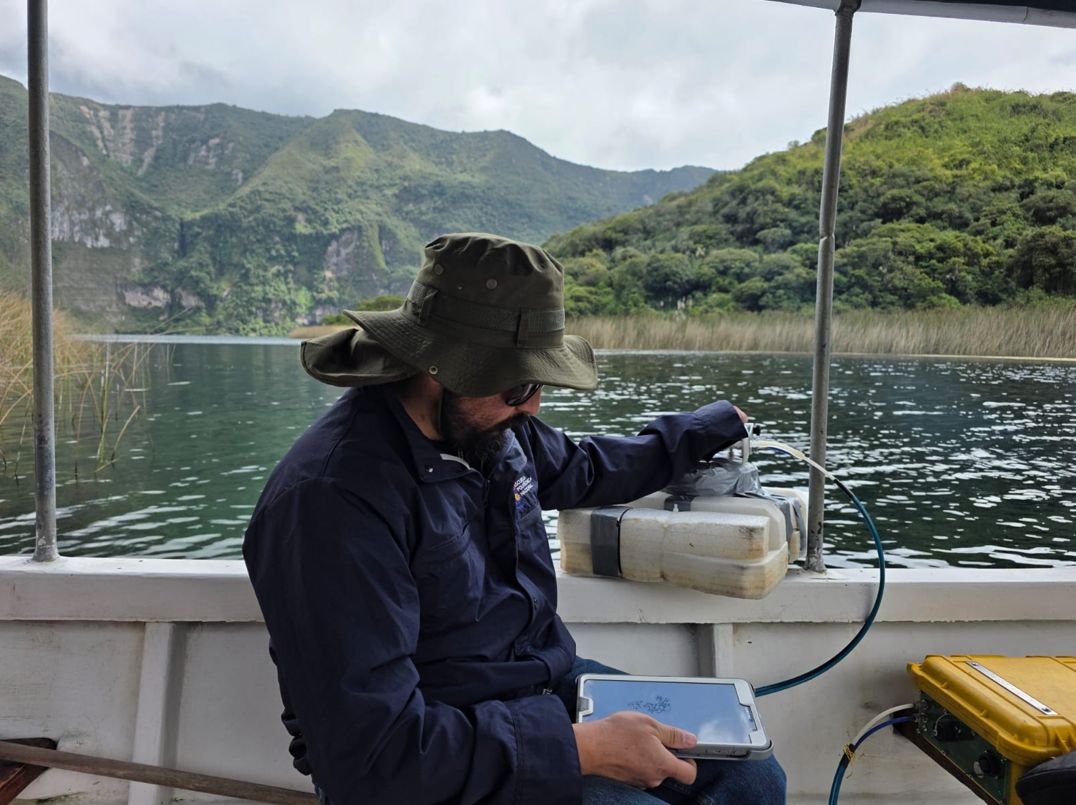

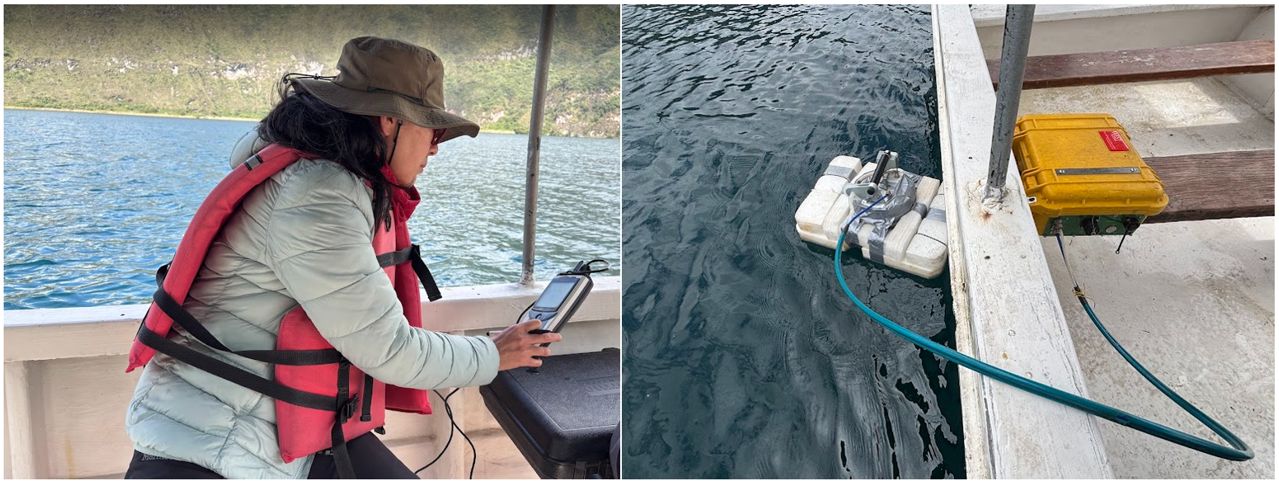

Figura 2.- Técnicos del IG-EPN realizan mediciones de CO₂ difuso con el método de la campana de acumulación en Cuicocha el 24 y 25 de octubre de 2023 (Fotos: D. Sierra y M. Almeida, IG-EPN).

Durante la última campaña, los técnicos llevaron a cabo un total de 110 mediciones. Al momento de publicación del presente informativo, los datos obtenidos están siendo procesados y se espera la próxima emisión de un informe.

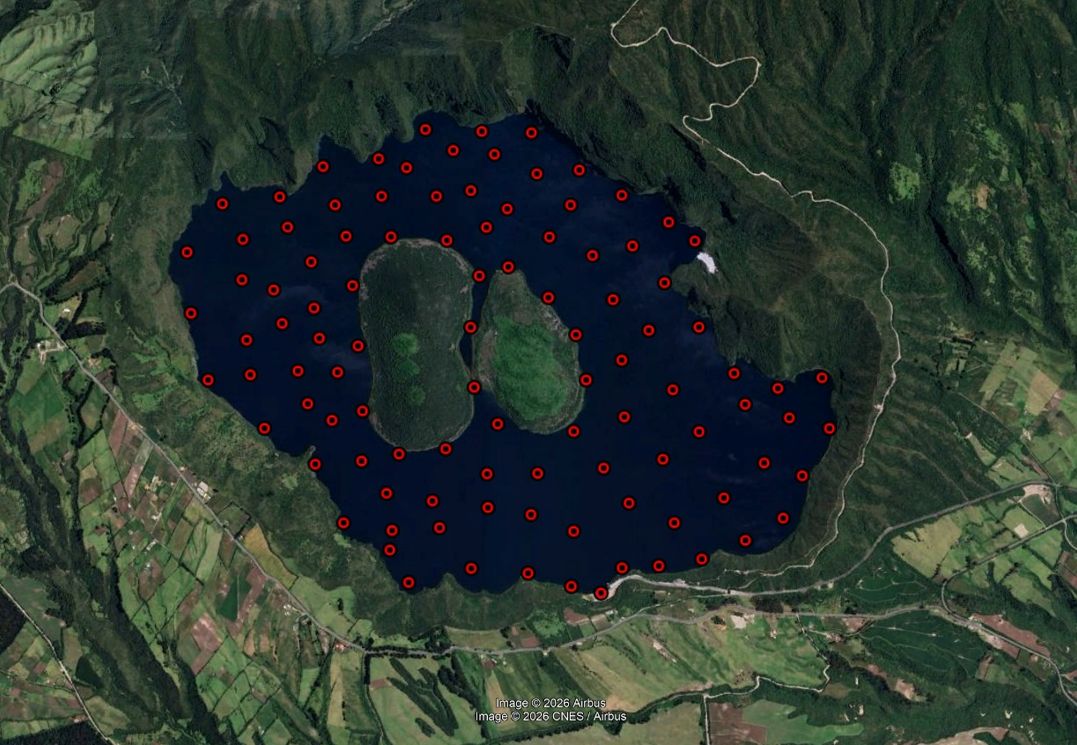

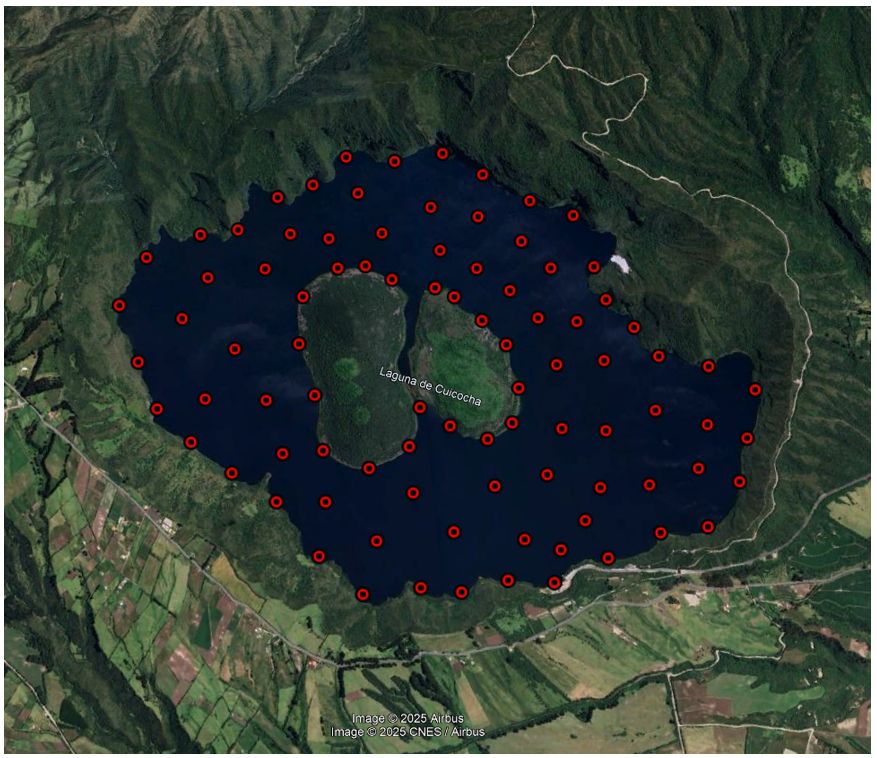

Figura 3.- Malla de puntos de medición de flujo de CO₂ difuso en la Laguna de Cuicocha entre el 16 y 17 de agosto de 2023 (Base: Garmin etrex Summit HC – Base Camp – Google Earth).

Finalmente, se tomó una muestra de agua en la zona de burbujeo localizada al NW del Islote Yerovi. La muestra será analizada en el Centro de Investigación y Control Ambiental (CICAM) de la EPN, donde se realizará el análisis químico para la determinación de elementos mayoritarios.

Al momento de la publicación de este informe la actividad de la Caldera Cuicocha es catalogada como INTERNA BAJA, sin cambio, y SUPERFICIAL MUY BAJA, sin cambios.

D. Sierra, M. Almeida
Instituto Geofísico
Escuela Politécnica Nacional

Gracias al apoyo logístico del GAD Municipal de Santa Ana de Cotacachi, a través de la Empresa Pública de Energía Renovable y Turismo (Cotacachi E.P.) y a la autorización del Ministerio del Ambiente -Reserva Ecológica Cotacachi-Cayapas., un equipo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizó una campaña de mediciones de CO₂ difuso (dióxido de carbono) y muestreo de aguas en la Laguna de Cuicocha (Fig. 1) entre el 16 y 17 de agosto de 2023.

Figura 1.- Laguna de Cuicocha con sus islotes Wolf y Yerovi. Al fondo se observa el volcán Cotacachi (Foto: M. Almeida, IG-EPN).

Desde 2011 este tipo de mediciones se realizan en la laguna de Cuicocha como parte de las tareas de vigilancia periódica y de rutina que el IG-EPN desempeña. Tras más de una década de campañas de monitoreo, la Caldera de Cuicocha se ha convertido en una de las lagunas volcánicas mejor vigiladas de todo el mundo. Para llevar a cabo las mediciones de CO₂, se utiliza el “método de la cámara de acumulación” (Fig. 2), en el cual se usa una campana de aluminio, acoplada a un sensor tipo LI-COR^® para determinar el flujo de CO₂. Con este instrumento, se realiza un muestreo representativo alrededor de toda la laguna y, finalmente mediante técnicas geoestadísticas, se elabora un mapa de emisiones de CO₂ con el cual se puede obtener un flujo total emitido.

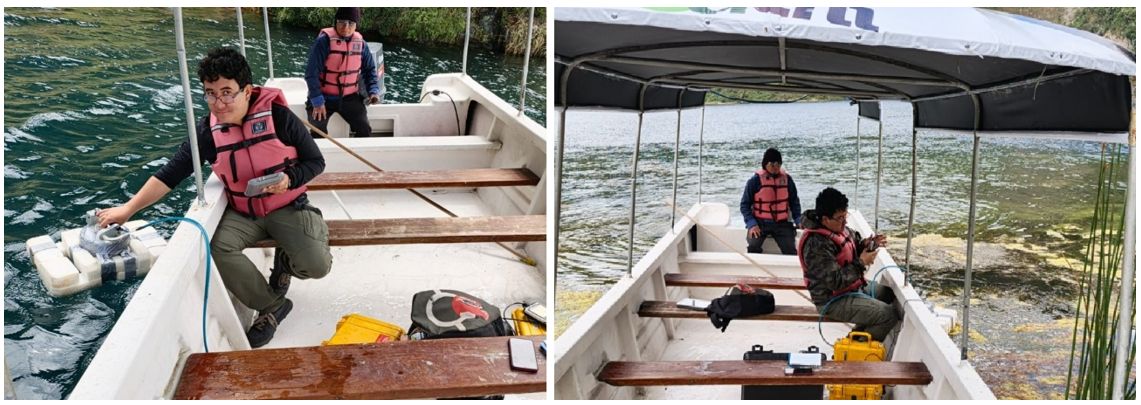

Figura 2.- Técnicos del IG-EPN realizan mediciones de CO₂ difuso con el método de la campana de acumulación en Cuicocha el 13 y 14 de septiembre de 2022 (Fotos: M Almeida y D. Sierra, IG-EPN).

Durante la última campaña, los técnicos llevaron a cabo un total de 118 mediciones. Al momento de publicación del presente informativo, los datos obtenidos ya han sido procesados, revelando que la desgasificación de la laguna está en los niveles considerados normales para esta época del año.

Figura 3.- Malla de puntos de medición de flujo de CO₂ difuso en la Laguna de Cuicocha entre el 16 y 17 de agosto de 2023 (Base: Garmin etrex Summit HC – Base Camp – Google Earth).

Finalmente, se tomó una muestra de agua en la zona de burbujeo localizada al NW del Islote Yerovi. La muestra será analizada en el Centro de Investigación y Control Ambiental (CICAM) de la EPN, donde se realizará el análisis químico para la determinación de elementos mayoritarios.

Al momento de la publicación de este informe la actividad de la Caldera Cuicocha es catalogada como INTERNA BAJA, sin cambio, y SUPERFICIAL MUY BAJA, sin cambios.

D. Sierra, S. Hidalgo
Instituto Geofísico
Escuela Politécnica Nacional

Como parte de la vigilancia volcánica que el Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) lleva a cabo en los principales volcanes del Ecuador, un grupo de técnicos del IG-EPN realizó una campaña de medición y muestreo en fuentes termales y vertientes asociadas al sistema hidrotermal del volcán Cotopaxi, el día 20 de junio de 2023.

Figura 1. Muestreo de Aguas y Vertientes termales en el sector de Hummocks 1 y 2, ubicados en el flanco nororiental del volcán Cotopaxi (Foto: D. Sierra y J. Salgado / IG-EPN).

Los técnicos realizaron la medición de los parámetros físico-químicos del agua y recolectaron muestras que serán analizadas en el Centro de Investigación y Control Ambiental (CICAM) de la Escuela Politécnica Nacional (EPN), para la determinación de los elementos mayoritarios. Este tipo de muestreos se realiza de manera periódica en los principales centros volcánicos del país.

Figura 2. Medición de parámetros físico químicos y muestreo en el Río Pito y la fuente termal de Salitre (Foto: M. Sierra/ IG-EPN).

Desde mediados de octubre de 2022 el volcán Cotopaxi atraviesa un nuevo proceso eruptivo, el cual ha provocado principalmente emisiones de gases y ceniza, algunas de las cuales han afectado zonas pobladas incluyendo las ciudades de Latacunga y Quito.
Aunque este proceso es por el momento de baja magnitud, debemos estar prevenidos. El volcán Cotopaxi es el más vigilado del país y uno de los más vigilados del mundo. Tiene una red de más de 60 estaciones, incluyendo GPS, sismómetros, detectores de lahares y medidores de gases. Las campañas de este tipo complementan al monitoreo instrumental y permiten detectar anomalías que puedan utilizarse en la evaluación y pronóstico de la actividad volcánica.

Figura 3.- Volcán Cotopaxi despejado visto desde el Sector Nororiental.

Al momento de la emisión de este reporte, la actividad del Cotopaxi es Superficial Moderada con tendencia Sin Cambios e Interna Moderada con tendencia Sin Cambios.
Lo más importante es permanecer informados. Conoce el mapa de potenciales amenazas frente en caso de una erupción grande del Volcán Cotopaxi. ¿Dónde queda tu casa? ¿Tu lugar de
trabajo? ¿la escuela de tus niños?

• Explora el mapa interactivo:
  https://www.igepn.edu.ec/mapas/amenaza-volcanica/mapa-volcan-cotopaxi.html
• Encuentra información importante sobre qué hacer frente a una erupción:
  https://alertasecuador.gob.ec/

D. Sierra, J. Salgado
Corrector de Estilo: G. Pino
Instituto Geofísico
Escuela Politécnica Nacional

Un grupo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizó trabajos en el flanco oriental del volcán Chiles el miércoles 31 de mayo y jueves 01 de junio de 2023. El objetivo principal fue realizar la instalación de un instrumento permanente de medición de gases “MultiGAS” en las inmediaciones del volcán.

Figura 1.- Instalación del instrumento MultiGAS permanente donado por el USGS-VDAP en las inmediaciones del Volcán Chiles (Foto: C. Espín / IG-EPN).

El instrumento MultiGAS (Aiuppa et al., 2004; Shinohara, 2005), es un dispositivo que permite la medición de las especies gaseosas mayoritarias emitidas por los volcanes, siendo éstas: Agua (H2O), Dióxido de Carbono (CO2), Dióxido de Azufre (SO2) y Ácido Sulfhídrico (H2S). El instrumento detecta las concentraciones de dichos gases y permite determinar las relaciones entre ellas, asumiendo que el gas emitido es una muestra homogénea.

La estación MultiGAS fija fue donada por el Volcano Disaster Assistance Program (VDAP) del Servicio Geológico de Estados Unidos (USGS). Cabe destacar que el IG-EPN trabaja constantemente de la mano con el USGS-VDAP para el intercambio de conocimientos, experiencias y para el fortalecimiento de las redes de monitoreo en los volcanes de Ecuador.

Figura 2.- Estación MultiGAS instalada en las inmediaciones del CV-CCN (Foto: D. Sierra / IG-EPN).

La medición de las relaciones entre especies gaseosas mayoritarias se realiza de manera periódica en el Complejo Volcánico Chiles-Cerro Negro (CV-CCN) desde el año 2015. El sistema hidrotermal del CV-CCN ha mostrado en reiteradas ocasiones cambios en la temperatura de fuentes termales y cambios en las concentraciones de las especies gaseosas emitidas, que se pueden correlacionar fácilmente a la actividad sísmica anómala de la zona. Cabe destacar que, desde que se lleva a cabo el monitoreo de gases en la zona, nunca se ha detectado la presencia de SO2, siendo esta la especie gaseosa que deriva directamente del magma.

Se espera que la instalación de este instrumento permanente ayude a detectar estos cambios de manera más adecuada y contribuya a la vigilancia del volcán. El Complejo Volcánico Chiles-Cerro Negro ha presentado anomalías sísmicas desde el año 2013, desencadenando sismos importantes en la región en los años 2014 y 2022. A pesar de que no tiene actividad superficial importante, es un volcán bien vigilado sobre el cual se han desplegado estaciones sísmicas, GPS continuo, inclinómetros y una cámara de rango visual.

Por su posición geográfica en la zona fronteriza, la vigilancia del CV-CCN se realiza de manera conjunta entre el IG-EPN y del Observatorio Vulcanológico y Sismológico de Pasto (SGC). Al momento de la emisión de este reporte, la actividad del Complejo Volcánico Chiles-Cerro Negro es: Interna Moderada con tendencia Ascendente, y Superficial Moderada con tendencia Ascendente.

D. Sierra, S. Arrais
Corrector de Estilo: G. Pino
Instituto Geofísico
Escuela Politécnica Nacional

Gracias al apoyo logístico del GADM de Santa Ana de Cotacachi y a la autorización de la Administración del Parque Nacional Cotacachi - Cayapas, un equipo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizó una campaña de mediciones de CO₂ (dióxido de carbono) difuso, así como el muestreo de agua en la laguna de Cuicocha (Figura 1). La campaña se llevó a cabo entre el 3 y 4 de abril de 2023.

Figura 1.- La laguna de Cuicocha con sus islotes Wolf (izquierda) y Yerovi (derecha). Al fondo se observa el estratovolcán Cotacachi cubierto con nubes (Foto: D. Sierra / IG-EPN).

Desde el año 2011, el IG-EPN realiza este tipo de mediciones en la laguna de Cuicocha, como parte de las tareas de vigilancia volcánica continua que desempeña. Tras más de una década de mediciones periódicas Cuicocha se ha convertido en una de las lagunas volcánicas mejor vigiladas en todo el mundo (Sierra et al., 2021).

Para llevar a cabo las mediciones de CO₂ se utiliza el “método de la cámara de acumulación” (Figura 2), en el cual se utiliza una campana de aluminio acoplada a un sensor tipo LI-COR^® que determina el flujo de CO₂ en la superficie de la laguna. Con este instrumento, se realiza un muestreo representativo alrededor de toda la laguna y, finalmente, mediante técnicas geoestadísticas se elabora un mapa de emisiones de CO₂ para así calcular un flujo total emitido.

Figura 2.- Técnicos del IG-EPN realizan mediciones de CO₂ difuso con el método de la campana de acumulación en la superficie de la laguna de Cuicocha el 3 y 4 de abril de 2023 (Fotos: D. Sierra, M. Almeida /IG-EPN).

Durante la última campaña, los técnicos realizaron un total de 107 mediciones (Figura 3), distribuidas de forma regular sobre la superficie de la laguna. Al momento de publicación del presente informativo, los datos están siendo procesados y se espera que se emita un informe en los próximos días.

Figura 3.- Malla de puntos de medición de flujo de CO₂ difuso en la Laguna de Cuicocha, realizada el 3 y 4 de abril de 2023 (Base: Garmin etrex Summit HC – Base Camp – Google Earth).

Finalmente, se tomó una muestra de agua en la zona de burbujeo localizada al noroccidente del islote Yerovi. La muestra ha sido enviada al Centro de Investigación y Control Ambiental (CICAM) de la EPN, en donde se realizará el análisis químico para la determinación de elementos mayoritarios.

Al momento de la publicación de este informe la actividad del Cuicocha es catalogada como INTERNA BAJA, SIN CAMBIO y SUPERFICIAL, MUY BAJA SIN CAMBIO.

El IG-EPN se mantiene atento frente a cualquier novedad en cuanto a la actividad volcánica de Cuicocha.

REFERENCIAS

• Sierra, D., Hidalgo, S., Almeida, M., Vigide, N., Lamberti, M. C., Proaño, A., & Narváez, D. F. (2021). Temporal and spatial variations of CO2 diffuse volcanic degassing on Cuicocha Caldera Lake–Ecuador. Journal of Volcanology and Geothermal Research, 411, 107145.

D. Sierra, M. Almeida
Corrector de Estilo: G. Pino
Instituto Geofísico
Escuela Politécnica Nacional

Como parte de la vigilancia volcánica que el Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) lleva a cabo en los principales volcanes del Ecuador, un grupo de técnicos del IG-EPN realizó una campaña de medición y muestreo en fuentes termales y vertientes asociadas al sistema hidrotermal del volcán Cotopaxi.

Figura 1. Vertiente en el sector de Hummocks 1, ubicado en el flanco nororiental del volcán Cotopaxi (Foto: M. Almeida/ IG-EPN).

Los técnicos midieron los parámetros físico-químicos del agua y recolectaron muestras que serán analizadas en el Centro de Investigación y Control Ambiental (CICAM) de la Escuela Politécnica Nacional (EPN), para la determinación de los elementos mayoritarios. Este tipo de muestreos se realiza de manera periódica en los principales centros volcánicos del país.

Figura 2. Medición de fuentes termales y muestreo en la fuente termal de Salitre, ubicada al margen del Río Pita en el flanco nororiental del volcán Cotopaxi (Foto: M. Sierra/ IG-EPN).

Desde mediados de octubre de 2022 el volcán Cotopaxi ha iniciado un nuevo proceso eruptivo provocando principalmente emisiones de gases y ceniza, las más grandes de las cuales afectaron la capital el 26 de noviembre y 20 de diciembre.

El volcán Cotopaxi es el más vigilado del país y uno de los más vigilados del mundo. Tiene una red de más de 60 estaciones incluyendo GPS, sismómetros, detectores de lahares y medidores de gases. Las campañas de este tipo complementan al monitoreo instrumental y permiten detectar anomalías que puedan utilizarse en la evaluación y pronóstico de la actividad volcánica.

Al momento de la emisión de este reporte la actividad del Cotopaxi es Superficial Moderada con tendencia Ascendente e Interna Moderada con tendencia Ascendente.

Lo más importante es permanecer informados. Conoce el mapa de potenciales amenazas frente en caso de una erupción grande del Volcán Cotopaxi. ¿Dónde queda tu casa? ¿Tu lugar de
trabajo? ¿la escuela de tus niños? Explora el mapa interactivo: https://www.igepn.edu.ec/mapas/amenaza-volcanica/mapa-volcan-cotopaxi.html.

Encuentra información importante sobre qué hacer frente a una erupción: https://alertasecuador.gob.ec/.

D. Sierra, M. Almeida, S. Hidalgo
Corrector de Estilo: G. Pino
Instituto Geofísico
Escuela Politécnica Nacional

Un grupo de técnicos de las áreas de Instrumentación y Vulcanología del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) realizaron trabajos en el flanco oeste del volcán Cotopaxi, el viernes 02 de diciembre de 2022. El objetivo principal fue realizar la incorporación de un instrumento permanente de medición de gases MultiGAS a la estación multiparamétrica NASA, ubicada unos 5 km al Oeste del cráter.

Figura 1.- Instalación del instrumento MultiGAS permanente donado por el USGS-VDAP en la estación NASA, ubicada a 5km al oeste del cráter del volcán Cotopaxi (Foto: S Hidalgo, D. Sierra / IG-EPN).

El Instumento MultiGAS (Aiuppa et al., 2004; Shinohara, 2005), es un instrumento que permite la medición de las especies gaseosas mayoritarias emitidas por los volcanes, siendo éstas: Agua (H₂O), Dióxido de Carbono (CO₂), Dióxido de Azufre (SO₂) y Ácido Sulfhídrico (H₂S). El instrumento detecta las concentraciones de dichos gases y permite determinar las relaciones entre ellas, asumiendo que el gas emitido es una muestra homogénea. La estación MultiGAS fija fue donada por el Volcano Disaster Assistance Program (VDAP) del Servicio Geológico de Estados Unidos (USGS). El IG-EPN trabaja de la mano con el USGS-VDAP para el intercambio de conocimientos, experiencias y para el fortalecimiento de las redes de monitoreo en los volcanes de Ecuador.

Figura 2.- Inslalación del instrumento MultGAS en la estación NASA, gracias a la colaboración del VDAP y de la USGS (Fotos: D. Sierra / IG-EPN).

La medición de las relaciones entre especies gaseosas mayoritarias fue realizada en el volcán Cotopaxi durante su proceso eruptivo en 2015, y se ha retomado desde mediados de octubre de 2022 cuando el volcán volvió a presentar emisiones de gases y ceniza. Dichas mediciones se han realizado mediante sobrevuelos facilitados por la FAE (mediante el Escuadrón de Transporte Liviano Nro. 1113 “Tucanes”, gracias a la gestión del SNGRE) y misiones de ascenso al cráter. Sin embargo, debido a la actividad cada vez más continua que ha ido aumentando de manera progresiva en el volcán, se decidió la instalación de un instrumento fijo que esperamos provea mediciones complementarias con mayor frecuencia para mejorar la interpretación del comportamiento del volcán Cotopaxi.

El Cotopaxi es el volcán mejor vigilado del país y uno de los mejor vigilados del mundo, cuenta con más de 60 instrumentos en funcionamiento incluyendo: estaciones sísmicas, GPS continuo, inclinómetros, cámaras de rango visual, cámaras infrarrojas, detectores de SO₂ y detectores de lahares. Al momento de la emisión de este reporte, la actividad del volcán Cotopaxi es: Interna Moderada con tendencia Ascendente, y Superficial Moderada con tendencia Ascendente.

D. Sierra, S. Hidalgo, M. Almeida, J. Mejia, S. Arrais
Corrector de Estilo: G. Pino
