Lunes, 25 Agosto 2014 00:00

Detectores de Lahares

FABRICANTEMODELOBREVE DESCRIPCIÓNINFORMACIÓN ADICIONAL

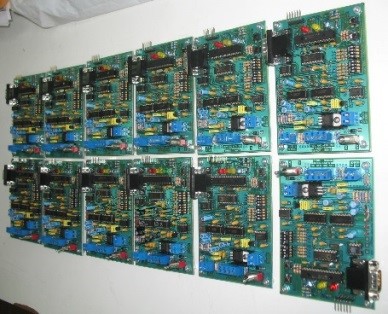

IG-EPN IGEPN V.2 La detección de lahares se basa en un sistema que monitorea y analiza: la amplitud y frecuencia de la tierra causada por vibraciones al paso de flujo de lodo en tiempo real. Consiste de un microcontrolador que muestrea la amplitud y la frecuencia proporcionada por el conversor analógico/digital que toma la señal del sensor, si ésta sobrepasa un nivel de umbral, en baja frecuencia, envía un mensaje de alerta a la estación base (cada minuto), caso contrario permanece a su modo de operación normal. Los datos adquiridos por el sistema ayudan a emitir alertas tempranas a las personas en zonas de alto riesgo.
IGEPN V2 IGEPN V2

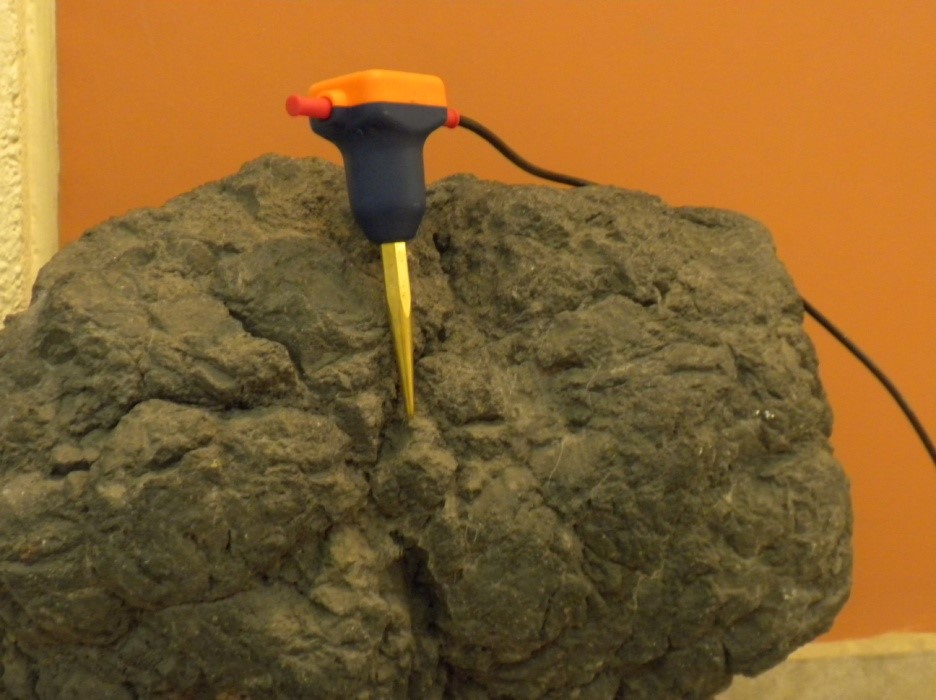

Sercel L-10AR

El geófono es un sensor que nos proporciona información de sobre el movimiento del suelo. El sensor tiene la capacidad de proporcionar datos precisos para los requerimientos sísmicos, calidad consistente y una operación robusta en el campo. El geófono es de bajo costo y resistente al agua

SERCEL L-10AR SERCEL L-10AR

Más Detalle

Publicado en Instrumentación
Miércoles, 25 Junio 2014 00:00

Red de Observatorios Vulcanológicos (ROVIG)

Nivel de Alerta (proporcionado por la SGR)

Tungurahua:
Reventador:
Chiles-Cerro Negro:
Cotopaxi:

Clasificación de los volcanes (en base al mapa impreso Bernard y Andrade 2011)

  • Extinto o dormido => última erupción hace más de 10 000 años
  • Potencialmente activo => última erupción hace menos de 10 000 años
  • Activo => última erupción hace más de 500 años
  • En erupción => con actividad eruptiva en 2011 (válido para 2016)

nota bene: Un volcán puede ser clasificado como "en erupción" si ha tenido actividad eruptiva reciente (algunos meses) sin presentar mayores manifestaciones superficiales al momento.


ECUADOR
1
Cerro Negro (4465 m)
2
Chiles (4707 m)
3
Potrerillos (4165 m)
4
Chulamuez (3566 m)
5
Chalpatán (3624 m)
6
Horqueta (3700 m)
7
Chiltazón (3967 m)
8
Virgen Negra (3658 m)
9
Iguán (3876 m)
10
Chaquilulo (3649 m)
11
Soche (3955 m)
12
Pilavo (4224 m)
13
Parulo (3300 m)
14
Yanaurcu de Piñán (4535 m)
15
Chachimbiro (4105 m)
16
Pulumbura (4214 m)
17
Mangus (3944 m)
18
Cotacachi (4944 m)
19
Cuicocha (3377 m)
20
Imbabura (4621 m)
21
Cubilche (3828 m)
22
Cushnirumi (3776 m)
23
Cusín (3989 m)
24
Fuya Fuya (4279 m)
25 Mojanda (4263 m)
26 Viejo Cayambe (4815 m)
27 Nevado Cayambe (5790 m)
28
Pululahua (3356 m)


29
Casitagua (3519 m)

30
Pambamarca (4075 m)

31
Reventador (3562 m)

32
Rucu Pichincha (4696 m)

33
Guagua Pichincha (4776 m)

34
Izambi (4356 m)

35
Cerro Puntas (4550 m)

36
Coturco (3575 m)

37
Chacana (4493 m)

38
Ilaló (3188 m)

39
Carcacha (3813 m)

40
Yanaurcu (3127 m)

41
Atacazo - Ninahuilca (4455 m)

42
Pan de Azúcar (3482 m)

43
Pasochoa (4199 m)

44
Antisana (5758 m)

45
Machángara (3460 m)

46
Corazón (4782 m)

47
Aliso (4260 m)

48
Bermejo (2939 m)

49
Sincholagua (4873 m)

50
Sumaco (3732 m)

51
El Dorado (2785 m)

52
Domos Huevos de Chivo
  53 Rumiñahui (4722 m)
  54 Almas Santas (3745 m)
  55 Pumayacu (2950 m)

56
Cosanga (4011 m)

57
Huañuña (4251 m)
58
Iliniza Norte (5105 m)
59
Santa Cruz (3978 m)
60
Chaupiloma (4196 m)
61
Iliniza Sur (5245 m)
62
Cotopaxi (5897 m)
63
Volcán Azul (3069 m)
64
Chalupas (4214 m)
65
Quilindaña (4876 m)
66
Quilotoa (3915 m)
67
Chinibano (4200 m)
68
Putzalagua (3512 m)
69
Angahuana (4125 m)
70
Sagoatoa (4169 m)
71
Pilisurco (4508 m)
72
Huicutambo (3534 m)
73
Puñalica (3988 m)
74
Huisla (3763 m)
75
Carihuairazo (5018 m)
76
Mulmul (3878 m)
77
Conos de Puyo
78
Chimborazo (6268 m)
79
Tungurahua (5023 m)
80
Igualata (4430 m)
81 Conos de Calpi
82 Altar (5319 m)
83 Conos de Licto
84
Sangay (5260 m)



Los volcanes activos son observados a través de diversas tecnologías que incluyen sismógrafos para detectar sobrepresiones internas y movimiento de fluidos; barómetros-sensores infracústicos que miden las mismas sobrepresiones pero en la atmósfera; GPS - inclinometros - EDM, para detectar hinchamiento o deflación en los flancos relacionados con el ingreso o expulsión de magma; detectores de gases volcánicos en relación al ingreso y desgasificación del magma cerca de la superficie; sensores AFM que detectan el paso de lahares o flujos piroclásticos. El nivel de instrumentación dedicado a cada volcán está en directa relación con la amenaza que significa para la población asentada en su cercanía.

    • Tres Observatorios con nivel de vigilancia 1 (Tungurahua, Cotopaxi y Guagua Pichincha).Estos observatorios tienen vigilancia sísmica con más de 4 estaciones, sensores de infrasonido (menos el Guagua Pichincha), de deformación de flancos (inclinometría, EDM y GPS), monitoreo geoquímico de fluidos y monitoreo de flujos de lodo y/o lahares, así como flujos piroclásticos (menos el Guagua Pichincha).
    • Siete Observatorios con nivel de vigilancia 2 (Reventador, Cayambe, Antisana, Cuicocha, Chimborazo, Imababura y Sangay). Estos observatorios tienen vigilancia sísmica con más de una estación, de deformación de flancos (inclinometría, EDM y GPS) y monitoreo geoquímico de fluidos ocasional.
    • Seis Observatorios con nivel de vigilancia 3 (Pululahua, Ninahuilca, Cerro Negro, Chachimbiro, Soche y Quilotoa). Estos observatorios tienen vigilancia sísmica con 1 estación y medidas ocasionales de otros parámetros.
    • Red Galápagos. La red sísmica en las Islas Galápagos está programada para instalarse el presente año y cumple con dos funciones: monitoreo de los volcanes activos y control de la sismicidad. Se instalarán seis estaciones sísmicas de banda ancha en los volcanes Sierra Negra, Fernandina y Alcedo, dentro del proyecto “Fortalecimiento del Instituto Geofísico: ampliación y modernización del Servicio Nacional de Sismología y Vulcanología”.
Publicado en Vulcanología
