La Asociación Latinoamericana de Geodesia Volcánica (GEOVOL), es una asociación sin fines de lucro que tiene como objetivo impulsar la investigación y el monitoreo en geodesia y deformación volcánica, fortaleciendo las capacidades de los distintos observatorios volcánicos de Latinoamérica, a través de la colaboración, intercambio científico, realización de reuniones, talleres y motivación de publicar artículos científicos.

En Quito, entre el 29 de agosto y el 5 de septiembre de 2022 se llevó a cabo la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica (GEOVOL). El Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) fue el anfitrión del evento, mismo que contó con el apoyo y patrocinio del Volcano Disaster Assistance Program (VDAP), Agency for International Development de Estados Unidos (USAID), United States Geological Survey (USGS) y la empresa privada AMPERE.

Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 1.- (Izquierda) Evento Inaugural del GEOVOL con la asistencia de los participantes y palabras de apertura por parte del Director del IG-EPN, Dr. Mario Ruiz. (Derecha) Presentación por parte del presidente de GEOVOL Ing. Cristian Mardones (Fotos: D. Sierra)


El evento contó con la participación de al menos 50 miembros de observatorios volcánicos de Latinoamérica, investigadores e instructores de varios países del mundo, incluyendo: Ecuador, Colombia, Perú, Chile, Argentina, Costa Rica, El Salvador, México, Italia, Estados Unidos, Guatemala, entre otros. Durante los ocho días que duró la reunión los participantes tuvieron ciclos de conferencias sobre la aplicación de métodos geodésicos: procesamiento InSAR, modelamiento computacional de fuentes de deformación, uso de cGPS, inclinometría, fotogrametría y gravimetría.

No solo se trató de un curso teórico, sino que incluyó un programa de clases prácticas para que los asistentes conozcan los códigos de procesamiento y modelado, puedan replicarlos y usarlos en sus respectivos países. Además, el curso incluyó un espacio para que los participantes de cada país muestren los avances en el campo de la geodesia en sus regiones y una sesión de posters.

Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 2.- (Izquierda) Participantes del GEOVOL realizando ejercicios prácticos. (Derecha) Representante de la empresa privada AMPERE presentando equipos de última tecnología para su aplicación en monitoreo geodésico (Foto: D. Sierra).


Dentro de la planificación de la reunión, se realizó una salida de campo al Volcán Cotopaxi, cuya última erupción fue en el año 2015 y ahora se encuentra en relativa calma. Durante el trayecto también se dieron explicaciones del contexto geodinámico de la ciudad de Quito, capital de Ecuador.

Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 3.- Foto grupal de los Integrantes del GEOVOL en la ciudad de Quito, al fondo se observa el Complejo Volcánico Pichincha (Foto: F. Marcial).


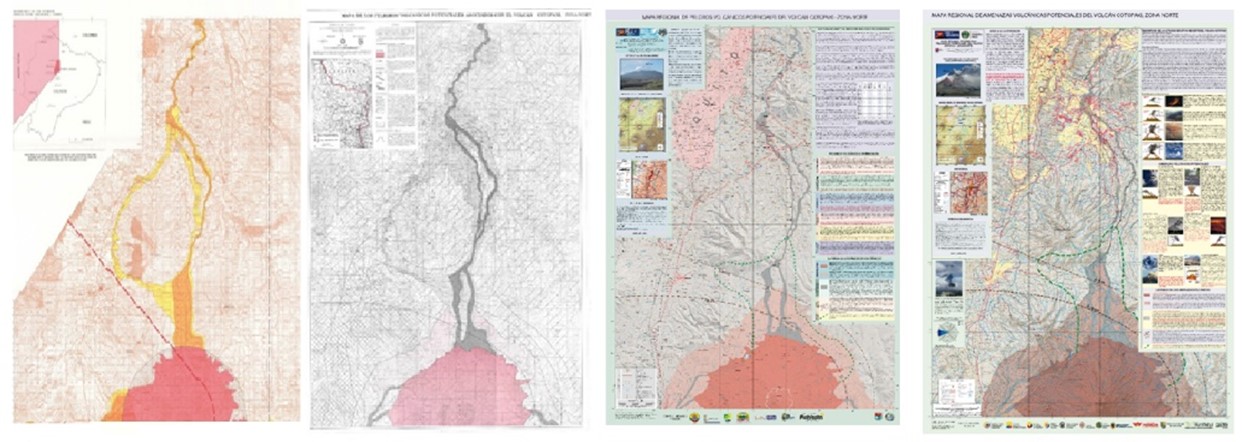

Los técnicos del IG-EPN expusieron como se llevan a cabo las tareas de vigilancia y la elaboración de Mapas de Peligros Volcánicos tanto para el Volcán Cotopaxi, como para el complejo Volcánico Pichincha.

Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 4.- Técnicos del IG-EPN, hablan a los participantes del GEOVOL sobre los peligros volcánicos en el Volcán Cotopaxi (izquierda) y Complejo Volcánico Pichincha (derecha). (Fotos: S. García/ D. Sierra).


En el viaje conocieron los pormenores del proceso eruptivo del Cotopaxi, su cronología histórica y pudieron admirar sus bellos paisajes. Además, se realizaron prácticas de campo sobre el uso del gravímetro y fotogrametría con dron sobre los depósitos de lahar secundario asociados al proceso eruptivo de 2015.

Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 5.- Foto grupal de los Integrantes del GEOVOL en el Volcán Cotopaxi, durante el viaje de campo del día jueves 01 de septiembre de 2022. (Foto: F. Marcial).


Realización de la III Reunión Operativa de la Asociación Latinoamericana de Geodesia Volcánica, GEOVOL 2022
Figura 6.- Demostración en campo de diferentes técnicas (izquierda) gravimetría, (derecha) fotogrametría con uso de drones. Foto: D. Sierra.


El GEOVOL no es solo un encuentro técnico-científico sino también cultural y permitió a los participantes dar un breve vistazo a las maravillas de nuestro país, además de poner sobre la mesa los trabajos investigativos permite formar vínculos valiosos para futuras cooperaciones interinstitucionales en temas investigativos.


D. Sierra, M. Córdova
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Como parte de las tareas de monitoreo de los volcanes activos del Ecuador, un equipo del Área de Vulcanología y el Área Técnica del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) en coordinación con el Parque Nacional Galápagos, llevó a cabo un control de la actividad superficial del campo fumarólico Minas de Azufre en la caldera del Volcán Sierra Negra el día jueves 11 de agosto de 2022. Las actividades realizadas fueron:

  1. Reubicación de la estación DOAS (Espectroscopía de absorción óptica diferencial por sus siglas en inglés) de medición de flujo de dióxido de azufre (SO2).
  2. Medición de concentración de especies gaseosas y obtención de razones entre ellas utilizando un equipo MultiGAS (Sistema de análisis de gas multicomponente).
  3. Medición de temperaturas utilizando una termocupla y una cámara térmica.
  4. Mediciones móvil-DOAS para estimar el flujo de SO2 emitido por el campo fumarólico mientras se realizaron los trabajos de monitoreo.

Adicionalmente de forma general se realizó una verificación de los cambios morfológicos y superficiales que ha sufrido la zona de los campos fumarólicos, el más llamativo es la falta de emisiones en la fumarola más baja en comparación con la última visita técnica en Nov. 2019, donde esta fumarola fue reportada como activa.

El volcán Sierra Negra ha presentado 7 erupciones en los últimos 70 años, siendo las más recientes las ocurridas en: 1979, 2005 y 2018. La erupción del 26 de junio de 2018 estuvo precedida por casi un año de persistente agitación. Actualmente, el volcán ha retornado a sus niveles de base, sin embargo, el sistema magmático asociado mantiene una tendencia inflacionaria, que, a pesar de ser leve, sugiere el ingreso de magma a su reservorio. El objetivo de contar con una estación de medición de SO2 permanente es identificar concentraciones anómalas de este gas que pudieren indicar una nueva agitación volcánica.

Trabajos de monitoreo de la actividad superficial del volcán Sierra Negra – Isla Isabela, Galápagos
Figura 1. A) Mapa de reubicación de la estación DOAS Azufral. Nótese la anterior ubicación versus la nueva ubicación de la estación, la cual está más próxima al polígono que define la predominancia en la dirección de los vientos en la zona. B) escaneo resultante correspondiente al día 14 de agosto 2022, muestra una distribución bastante simétrica y similar a una campana de Gauss, lo cual indica la medición de una pluma completa y con datos de alta confiabilidad. C) Fotografía de la estación reubicada con vista directa a la pluma de gas (Minas de Azufre). (Imágenes: M. Almeida, IG-EPN).


Dadas las condiciones actuales, como la existencia de una vía carrozable que conduce al campo fumarólico de Minas de Azufre fue factible reubicar y repotenciar la estación DOAS permanente de Mina Azufral (Fig. 1a). Dicha estación había estado históricamente ubicada en el borde suroccidental de la caldera, pero un análisis estadístico de la dirección de los vientos tanto mensual como anual, ha demostrado que para esta zona la mayor parte del tiempo el viento sopla en dirección aproximadamente NW. El instrumento fue relocalizado en el piso de la caldera en dirección N325° respecto a la fuente de emisión, con lo cual seguramente mejorará su la capacidad de detección de gas emanado desde el campo fumarólico (Fig. 1).

Los trabajos de monitoreo consistieron en la medición de especies gaseosas mayoritarias con MultiGAS; H2O, ácido sulfhídrico (H2S), dióxido de azufre (SO2) y dióxido de carbono (CO2), así como el flujo de SO2 emitido mediante DOAS móvil (Fig. 2). La medición de estos gases permite definir cambios en la actividad del volcán, así como hacerse una idea de las condiciones internas del reservorio.

Trabajos de monitoreo de la actividad superficial del volcán Sierra Negra – Isla Isabela, Galápagos
Figura 2. Fotografías de los trabajos de medición de gases en el campo fumarólico de Minas de Azufre del volcán Sierra Negra. Izquierda: Medición de concentración y razones entre especies gaseosas con el equipo MultiGAS (Foto: D. Sierra, IG-EPN). Derecha: Medición de flujo de SO2 utilizando un equipo móvil DOAS (Foto: M. Almeida, IG-EPN).


Finalmente, se realizaron mediciones puntuales de temperatura utilizando una termocupla en las zonas accesibles del campo fumarólico, siendo éstas la zona de: baja, media y alta temperatura. La temperatura más alta obtenida por medición directa en el campo fumarólico fue de casi 270 °C (Fig. 3). Estas temperaturas son muy elevadas y por lo tanto constituyen zonas peligrosas, en este sentido la cámara térmica se utiliza para medir las temperaturas en zonas distales o inaccesibles. La mayor temperatura registrada mediante cámara térmica fue de aproximadamente 380 °C (Fig. 3) y corresponde al vapor super-calentado emitido por la fumarola.

Trabajos de monitoreo de la actividad superficial del volcán Sierra Negra – Isla Isabela, Galápagos
Figura 3. Medición de temperaturas en el campo fumarólico de Minas de Azufre. Izquierda: Imagen térmica obtenida con la cámara infrarroja, la temperatura del gas alcanzó los 380°C (Imagen IR: OPTRIS PI640). Derecha: Fotografía de la zona de alta temperatura, en la que la termocupla obtuvo un valor máximo de 268 °C correspondiente a la roca calentada por el gas (Foto: M. Almeida, IG-EPN).


El Instituto Geofísico agradece a las autoridades del Parque Nacional Galápagos, quienes dieron su aval para que las tareas de monitoreo y mantenimiento puedan realizarse adecuadamente y respetando las normas de conservación del ecosistema. Así también, extiende su agradecimiento a los guardaparques quienes acompañaron a los grupos de trabajo y participaron activamente de las tareas.

Al momento de la emisión del presente reporte, la actividad del Volcán Sierra Negra es catalogada como: superficial baja tendencia sin cambio e interna moderada tendencia sin cambio.



M. Almeida, D. Sierra, S. Hidalgo
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Durante la semana del 8 al 14 de agosto un grupo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional realizó trabajos de instalación y mantenimiento en las estaciones de la red de vigilancia sísmica y volcánica en las islas Galápagos.

Las Galápagos componen un archipiélago de islas de origen volcánico, localizado unos 1000km al oeste de la costa ecuatoriana. Son famosas por su biodiversidad y sus hermosos paisajes, así también por su frecuente actividad volcánica. Se sabe que en las Galápagos existen al menos 22 volcanes, varios de los cuales muestran actividad frecuente, reportándose más de 70 erupciones en los últimos dos siglos. El IG-EPN mantiene una red de estaciones sísmicas, cGPS y medidores de gases para monitorizar tanto la actividad sísmica como la volcánica que ocurre en las islas.

Mantenimiento de estaciones sísmicas e instalación de estaciones cGPS y DOAS en las Islas Galápagos.
Figura 1.- Mapa de estaciones en las que se realizaron los trabajos de mantenimiento.


Para realizar las actividades el equipo de trabajo se dividió en varios grupos. Uno de ellos permaneció en la isla Santa Cruz para realizar las actividades de recepción de señales y el reemplazo de algunos equipos en la zona de El Chato como por ejemplo el cambio de la caseta que alberga la estación. Se realizaron también nuevas conexiones eléctricas con las baterías y el reemplazo de algunos radios para las telecomunicaciones. Además, se cambiaron 2 antenas parabólicas y sus cables, debido a que se encontraban en mal estado. Finalmente, se realizó la limpieza de la estación, corte de la maleza y se reordenaron los cables para garantizar un adecuado funcionamiento del sistema.

Mantenimiento de estaciones sísmicas e instalación de estaciones cGPS y DOAS en las Islas Galápagos.
Figura 2.- Trabajos de Mantenimiento en la zona del Chato, Isla Santa Cruz (foto: D. García IG-EPN).


Un segundo grupo se trasladó a Puerto Villamil en la Isla Isabela. Este grupo se dirigió a la zona de volcán Chico, desde donde se establecieron enlaces de transmisión con El Chato. Además, se realizó el reemplazo de baterías, cambio de antenas y mantenimiento de sus tensores. Este mismo grupo se trasladó a la zona de minas de azufre, donde se verificaron los enlaces con la estación de Caleta Webb. Por otra parte, se procedió con la relocalización de la estación de medición de gases DOAS, con el fin de ubicarla en una posición preferencial respecto a la dirección del viento y que pueda recolectar una mayor cantidad de datos, de mejor calidad. Finalmente, se realizaron trabajos en la estación Papayas (PVIL), donde, al igual que en otros sitios, se realizó el cambio de baterías y descarga de datos. Posteriormente se procedió a realizar pruebas sísmicas y de transmisión, solventando los problemas que aparecieron durante el mantenimiento.

Mantenimiento de estaciones sísmicas e instalación de estaciones cGPS y DOAS en las Islas Galápagos.
Figura 3.- Izquierda, mantenimiento en la estación Volcán Chico, reparación de tensores de antena (foto: M. Mendoza. PNG). Derecha, relocalización de estación DOAS en Minas de Azufre, Isla Isabela (foto: D Sierra, IG-EPN).


Un tercer grupo partió desde Pto. Villamil y se desplazó en un bote autorizado por el PNG hacia la Isla Fernandina, dando mantenimiento a las estaciones de Punta Mangle (FER2) y Espinoza (FER1), en la cual, adicionalmente a los trabajos de mantenimiento como por ejemplo el cambio de baterías, se procedió a la instalación de una base cGPS para el monitoreo geodésico del volcán La Cumbre.

Mantenimiento de estaciones sísmicas e instalación de estaciones cGPS y DOAS en las Islas Galápagos.
Figura 4.- Izquierda, trabajos de Mantenimiento en la estación Mangle. A la derecha, restablecimiento de las conexiones en la estación de Punta Espinoza, Isla Fernandina (foto: E. Pinajota. IG-EPN).


Posteriormente el grupo se trasladó hacia la estación Caleta WebB en (CAEZ) en Isla Isabela. Allí, se reemplazó el digitalizador sísmico y el regulador de voltaje que se encontraban averiados por la fuerte salinidad del ambiente.

Mantenimiento de estaciones sísmicas e instalación de estaciones cGPS y DOAS en las Islas Galápagos.
Figura 5.-Instalación de la base de monitoreo geodésico del volcán La Cumbre en Isla Fernandina. Derecha: instalación de antena geodésica de la estación FER1 (Punta Espinoza). Izquierda: trabajos de mantenimiento de la estación sísmica e instalación de la estación geodésica FER2 (Punta Mangle) (foto: M. Yépez. IG-EPN).


Para finalizar se dio mantenimiento a la estación sísmica Alcedo (ALCE). A pesar de que esta estación se encontraba funcional, se realizó mantenimiento preventivo y un ajuste al rumbo de la antena de transmisión, para que los datos puedan ser recibidos en la sede del IG-EPN en Quito.

El Instituto Geofísico agradece a las autoridades del Parque Nacional Galápagos, quienes dieron su aval para que las tareas de mantenimiento puedan realizarse adecuadamente y respetando las normas de conservación del ecosistema. Así también, extiende su agradecimiento a los guardaparques quienes acompañaron a los grupos de trabajo y participaron activamente de las tareas de mantenimiento e instalación de equipos.

C. Espín., D. Sierra, M. Yépez, M. Almeida, C. Cisneros
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Entre el 15 y el 19 de agosto de 2022, técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN), en el marco del Proyecto “HIP Preparativos Sangay” financiado por la Oficina de Ayuda Humanitaria y Protección Civil de la Comisión Europea (ECHO) y ejecutado por el Programa de las Naciones Unidas para el Desarrollo (PNUD), realizaron Talleres Interactivos con los pobladores de las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz del cantón Guamote, Provincia de Chimborazo.

Conjuntamente, capacitaron a líderes locales voluntarios de estas comunidades para que formen parte de la Red de Observadores Volcánicos del Ecuador (ROVE). Además, llevaron a cabo la recolección de ceniza y mantenimiento de la red de cenizómetros ubicados en las comunidades al occidente del volcán Sangay, en la Provincia de Chimborazo (Fig. 1).

El propósito de este proyecto es minimizar los efectos negativos de eventos adversos, como erupciones volcánicas y terremotos, sobre la salud y los medios de vida.


Trabajo de campo

El volcán Sangay, ubicado en la provincia de Morona Santiago, es uno de los volcanes más activos del país y se encuentra en proceso eruptivo desde 2019. Las constantes emisiones y caídas de ceniza han afectado ampliamente a comunidades localizadas al occidente del volcán. La ceniza pude resultar peligrosa para la salud, causando irritación de piel y ojos, así como problemas respiratorios. De igual forma la ceniza ha impactado la agricultura y ganadería. El mantenimiento de los cenizómetros permitió a los técnicos del IG-EPN recolectar muestras de ceniza asociadas a las emisiones ocurridas entre el 18 de julio y 15 de agosto de 2022 (Fig. 2). Durante este periodo han ocurrido 110 alertas de dispersión de ceniza poco energéticas (menor a 3000 metros sobre el nivel de cráter), una de las cuales alcanzó hasta 500 km según los reportes satelitales del Centro de Alertas de Ceniza Volcánica de Washington (Washington VAAC). Estas emisiones de ceniza se dirigieron hacia el occidente y suroccidente del volcán, sobrepasando la línea costera y provocando caída de ceniza en las provincias de Chimborazo y Guayas.

La red de cenizómetros permitió cuantificar la cantidad de ceniza en cada una de las siguientes poblaciones:
• Caída moderada: Reten (449,5 g/m2), Cashapamba (444.3 g/m2), San Nicolás (286,2 g/m2), Chauzán 02 (165,1 g/m2), Palmira (143,6 g/m2), Curiquinga 01 (139,9 g/m2), Chauzán 01 (116,9 g/m2, entre el 13/08 y 15/08).
• Caída leve: Curiquinga 02 (55,7 g/m2), Alausí (51 g/m2), Palmira Dávalos (43 g/m2), Chauzán 01 (42,6 g/m2, entre el 18/07 y 03/08), Cebadas (31,3 g/m2), Rayoloma (30,9 g/m2), Chauzán 01 (29,5 g/m2, entre el 03/08 y 13/08), Guamote (26,2 g/m2), Vía Oriente (24,8 g/m2), Chaguarpata (23,9 g/m2), Cebadas 02 (22,5 g/m2), Pallatanga (18,2 g/m2), Huigra (17,3 g/m2), Cumandá (15 g/m2), Utucún (14 g/m2).
• Caída muy leve: Punto Cero Atillo (8 g/m2), Flores (5,6 g/m2), Colta (1,4 g/m2), Piscinas de Atillo (0,5 g/m2).

Posteriormente, la ceniza recolectada es analizada en el laboratorio del IG-EPN para determinar su contenido, composición y principales características; esto permite obtener información fundamental para una mayor comprensión y evaluación de la amenaza.

Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 1. Ubicación de los cenizómetros en la zona occidental del volcán Sangay (Fuente: Google Earth Pro).


Los cenizómetros son recipientes especialmente diseñados para la recolección de muestras de caídas de ceniza. Los datos obtenidos a través de esta red permiten a los técnicos llevar un control periódico de la dispersión y el volumen de ceniza que emiten los volcanes. Además, permiten recolectar muestras no contaminadas que se analizan posteriormente en laboratorio para conocer su composición y, en base a esto, evaluar la actividad de los volcanes en erupción y la peligrosidad de la ceniza volcánica emitida.

Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 2. Mantenimiento de la red de cenizómetros con contenido leve a moderado de ceniza en su interior en varias comunidades de la provincia de Chimborazo, localizadas al occidente del Volcán Sangay por parte del personal del IG-EPN (Fotos: M. Córdova y E. Telenchana/IG-EPN).


Taller de capacitación
El martes 16 de agosto, cumpliendo con los objetivos del Proyecto “HIP Preparativos Sangay” se llevó a cabo un Taller Interactivo con la comunidad del Centro Parroquial Palmira (Fig. 3). Mientras que el miércoles 17 de agosto el Taller Interactivo se lo realizó con la comunidad de Atapo Santa Cruz (Fig. 4). Estos talleres permiten a las comunidades indígenas comprender y prepararse mejor para las principales amenazas naturales y antrópicas que les preocupan. El objetivo de los talleres fue resolver con conocimiento técnico las principales inquietudes de los comuneros en torno a las múltiples amenazas e impacto sobre sus vidas, la agricultura y la ganadería; especialmente en relación con el peligro sísmico y volcánico. Para el desarrollo de los talleres se utilizaron diferentes materiales como videos, maquetas, gigantografías, mapas, imágenes e incluso muestras de ceniza.

Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 3. Momentos durante el Taller Interactivo con los pobladores del Centro Parroquial de Palmira, cantón Guamote (Fotos: M. Córdova/IG-EPN).


Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 4. Momentos durante el Taller Interactivo con los pobladores de la comunidad Atapo Santa Cruz, cantón Guamote (Fotos: M. Córdova/IG-EPN).


Por la tarde del martes 16 y miércoles 17 de agosto se capacitó a varios líderes locales voluntarios de las comunidades del Centro Parroquial Palmira (Fig. 5) y Atapo Santa Cruz (Fig. 6) respectivamente, que se integraron a la ROVE. Los líderes locales voluntarios participaron en un taller más exhaustivo y detallado, donde aprendieron a reconocer los diferentes fenómenos volcánicos, en particular el de afectación por caída de ceniza. Conjuntamente se impartió una explicación del funcionamiento y de los componentes del cenizómetro. También se distribuyeron equipos, materiales e insumos a los líderes locales voluntarios para la construcción de varios cenizómetros. Asimismo, se explicó cómo realizar la instalación, mantenimiento y observaciones de los cenizómetros dentro de cada uno de los puntos seleccionados.

Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 5. Taller de capacitación a los Observadores Volcánicos del Centro Parroquial de Palmira, cantón Guamote (Fotos: M. Córdova/IG-EPN).


Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 6. Taller de capacitación a los Observadores Volcánicos de la comunidad Atapo Santa Cruz, cantón Guamote (Fotos: M. Córdova/IG-EPN).


Por otro lado, el lunes 16 y el jueves 18 de agosto, se procedió a realizar el mantenimiento de cenizómetros con los observadores de las diferentes comunidades de las parroquias Palmira y Cebadas (Fig. 7). Además, se les explicó, como realizar su respectivo mantenimiento y la forma de compartir la información recolectada y observaciones a través de la aplicación para celulares App_OV.

Taller interactivo sobre peligros sísmicos y volcánicos con las comunidades del Centro Parroquial de Palmira y Atapo Santa Cruz, cantón Guamote. recolección de muestras de ceniza y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 7. Mantenimiento de los cenizómetros con los observadores de varias comunidades de las Parroquias de Cebadas y Palmira. (Fotos: M. Córdova y E. Telenchana/IG-EPN).


El Instituto Geofísico continuará con capacitaciones mediante Talleres Interactivos sobre los peligros volcánicos y sísmicos para fortalecer el conocimiento de las comunidades indígenas rurales de las parroquias de Cebadas y Palmira, así como con la recolección de ceniza y el mantenimiento de la red de cenizómetros del volcán Sangay en la provincia de Chimborazo. La capacitación continua permitirá comprender de mejor manera las amenazas y preparar planes de emergencia comunitarios para reducir los riesgos a los que están expuestos.



E. Telenchana, M. Córdova
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Entre el 22 y el 25 de agosto de 2022, un grupo de técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) organizó y lideró la instalación de un GPS continuo en la zona Voladero - Potrerillos, en la provincia del Carchi (Figura 1).

Instalación de base GPS Continua para la vigilancia de los procesos de deformación superficial en el sector Voladero – Potrerillos, Carchi
Figura 1. Miembros del IG-EPN junto con los Guardaparques de la zona Voladero del Ministerio de Ambiente, Agua y Transición Ecológica (MAE) y miembros de la Comunidad La Libertad. Izquierda: En el ingreso a la R.E. El Ángel, previo al inicio de los trabajos. Derecha: porteo de equipos y materiales, desde el ingreso a la R. E. El Ángel hacia el sector entre las lagunas de El Voladero y Potrerillos.


A partir del mes de mayo del año en curso, esta zona ha presentado una tasa de sismicidad anormalmente alta, acompañada por una marcada deformación superficial, detectada mediante interferometría de imágenes satelitales InSAR. Con el objetivo de corroborar las observaciones satelitales con medidas de instrumentos ubicados en sitio, se decidió instalar un equipo GPS de alta resolución, el mismo que permite obtener posiciones con una precisión y exactitud de unos pocos milímetros. Con estos datos será posible determinar si la zona presenta una dinámica horizontal y/o vertical activa a lo largo del tiempo.

Instalación de base GPS Continua para la vigilancia de los procesos de deformación superficial en el sector Voladero – Potrerillos, Carchi
Figura 2. Trabajos de instalación de los equipos geodésicos. Izquierda: ajuste de la antena geodésica sobre roca firme. Derecha: tareas de instalación del sistema de alimentación de la estación.


La zona de interés forma parte de la Reserva Ecológica El Ángel. Los Guardaparques del MAE participaron en la búsqueda del sitio de instalación, así como varios miembros de la Comunidad de La Libertad, quienes participaron en las tareas de transporte de equipos.

Instalación de base GPS Continua para la vigilancia de los procesos de deformación superficial en el sector Voladero – Potrerillos, Carchi
Fig. 3: Instalación exitosa de la estación GPS continua, la misma que actualmente se encuentra trasmitiendo sus datos al Instituto Geofísico en Quito.


El instrumento fue ubicado en un sitio idóneo y, al culminar la jornada, se encontraba ya transmitiendo su señal a las instalaciones del IG-EPN en Quito. Cabe recordar que este tipo de estaciones requiere unos meses para establecer una buena serie temporal de referencia.

Los datos que genere el GPS serán de gran ayuda para registrar y vigilar los procesos de deformación del sector Potrerillos – El Voladero. El IG-EPN desea manifestar su agradecimiento por la colaboración de los señores Guardaparques y los miembros de la comunidad La Libertad, quienes contribuyeron de manera sobresaliente en los trabajos de esta exitosa instalación (Fig. 3). Adicionalmente, se contó con el apoyo del Instituto Panamericano de Geografía e Historia (IPGH) al impulsar el proyecto: Aplicación de mediciones gravimétricas, sísmicas y geodésicas para determinar fuentes de fuerte deformación persistente en calderas; el caso de Potrerillos/Chiles, frontera Ecuador-Colombia, en beneficio de la población ecuatoriana y de la ciencia.

P. Mothes, M. Yépez, F. Mejía.
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Entre el 8 y el 11 de agosto, miembros del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) hicieron una campaña para mejorar el estudio de la gravimetría en los alrededores de la Caldera de Potrerillos, en la provincia de Carchi.

Esta vez el área de estudio se concentró particularmente al sur de la Caldera de Potrerillos (ver Figura 1), complementando el transecto realizado durante la campaña efectuada en el mes de julio de 2022 que comprendió realizar medidas gravimétricas al sur inmediato del volcán Chiles. Este nuevo transecto, al sur de la Caldera Potrerillos, rodea la Reserva Ecológica El Ángel recorriendo puntos de control ubicados en el camino hacia la Laguna El Voladero, camino a la represa Geovanny Calles, comunidad San Francisco Alto, parroquia La Libertad y ciudad El Ángel, dentro del marco del proyecto “Implementación de métodos gravimétricos y sísmicos para el estudio de calderas volcánicas. Caso de estudio: calderas fronterizas de la zona Potrerillos/Chiles, Ecuador-Colombia”, patrocinado por el Instituto Panamericano de Geografía e Historia (IPGH).

Campaña de mediciones gravimétricas en los alrededores de los volcanes Chiles- Cerro Negro y la Caldera Potrerillos, provincia de Carchi, Ecuador
Figura 1: Mapa con los sitios de instalación de los puntos de medición de gravimetría.


El objetivo de este estudio es determinar los cambios en la densidad de las capas geológicas por debajo de la superficie y la presencia de cuerpos magmáticos a pocos kilómetros de profundidad. Un estudio de la gravedad a lo largo de dos transectos principales puede ayudar a dilucidar los patrones del subsuelo hasta 5 km por debajo de la superficie. La combinación de este estudio con los rastros sísmicos ayudará a definir la profundidad en las estructuras y las posibles tasas de ascenso, así como a determinar la dimensión de un cuerpo de magma involucrado.

Campaña de mediciones gravimétricas en los alrededores de los volcanes Chiles- Cerro Negro y la Caldera Potrerillos, provincia de Carchi, Ecuador
Figura 2: Técnicos del IG-EPN tomando medidas de gravimetría, en distintos puntos de control a largo del transecto al sur de la Caldera Potrerillos, en la provincia de Carchi. En la imagen superior izquierda, se observa el punto EAGA, en el sector de la represa Geovanny Calles. En el panel inferior izquierdo, el punto CHGB ubicado en Polylepis Lodge. En el panel derecho, en el punto EAGD en el camino a la Laguna El Voladero.


El IG-EPN desea expresar su sincero agradecimiento a las personas de la Comunidad San Francisco Alto (Parroquia La Libertad), a los Guardaparques del Ministerio del Ambiente, al personal de Polylepis Lodge, así como a la Flia. Peñaherrera Salazar por el gran apoyo, al brindar las facilidades durante las actividades desarrolladas por el personal del IG-EPN durante la campaña de mediciones de gravimetría. De igual manera, queremos agradecer al Instituto Panamericano de Geografía e Historia (IPGH) por impulsar este proyecto, en beneficio de la población ecuatoriana y de la ciencia.


JS, MC, AH
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Técnicos del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN), en el marco del Proyecto “HIP Preparativos Sangay” financiado por la Oficina de Ayuda Humanitaria y Protección Civil de la Comisión Europea (ECHO) y ejecutado por el Programa de las Naciones Unidas para el Desarrollo (PNUD), del 18 al 22 de julio de 2022 realizaron un Taller Interactivo con los pobladores de la comunidad Palmira Dávalos de la parroquia Palmira del cantón Guamote, Provincia de Chimborazo. Además, capacitaron a líderes locales voluntarios de la comunidad para formar parte de la Red de Observadores Volcánicos del Ecuador (ROVE). También llevaron a cabo la recolección de ceniza y mantenimiento de la red de cenizómetros ubicados en las comunidades al occidente del volcán Sangay, en la Provincia de Chimborazo (Fig. 1). El propósito de este proyecto es minimizar los efectos negativos de eventos adversos, como erupciones volcánicas y terremotos, sobre la salud y los medios de vida.

Trabajo de campo
El volcán Sangay, ubicado en la provincia de Morona Santiago, se encuentra actualmente en proceso eruptivo desde 2019. Las frecuentes emisiones y caídas de ceniza han afectado mayoritariamente a las comunidades localizadas al occidente del volcán. La ceniza pude resultar peligrosa para la salud, causando irritación de piel y ojos, así como problemas respiratorios. De igual forma la ceniza puede afectar gravemente las cosechas y al ganado. El mantenimiento de los cenizómetros permitió a los técnicos del IG-EPN recolectar muestras de ceniza asociadas a las emisiones ocurridas entre el 19 mayo y 18 de julio de 2022 (Fig. 2). Durante este periodo han ocurrido 188 alertas de ceniza poco energéticas (<2300 metros sobre el nivel de cráter) según los reportes satelitales del Centro de Alertas de Ceniza Volcánica de Washington (Washington VAAC), las cuales se dirigieron hacia el occidente y suroccidente del volcán, llegando a afectar levemente a varias comunidades de la zona.

La red de cenizómetros permitió cuantificar la cantidad de ceniza en cada una de las siguientes poblaciones:

  • Caída moderada: Reten (224 g/m2), Cashapamba (171,2 g/m2), San Nicolás (111,8 g/m2), Chauzán 01 (75,3 g/m2, entre el 27/06 y el 14/07), Curiquinga 02 (74,4 g/m2),
  • Caída leve: Palmira (52,9 g/m2), Guamote (35,5 g/m2), Chauzán 01 (33,7 g/m2, entre el 18/06 y 27/06), Cebadas 02 (27,1 g/m2), Cebadas (25,7 g/m2), Chauzán 02 (21,5 g/m2, entre el 16/06 y 27/06), Chauzán 02 (21 g/m2, entre el 18/05 y 16/06), Chauzán 02 (18,7 g/m2, entre el 27/06 y 18/07), Alausí (15 g/m2),
  • Caída muy leve: Chaguarpata (10,8 g/m2), Curiquinga 01 (10,3 g/m2), Unidad Educativa Emilio Uzcategui Cebadas (8,9 g/m2), Juan de Velasco (7,5 g/m2, con estiércol de aves), Huigra (5,6 g/m2), Pallatanga (5,6 g/m2), Flores (4,2 g/m2), Punto Cero Atillo (2,8 g/m2), Colta (2,8 g/m2), Cumandá (2,3 g/m2), Piscinas de Atillo (1,4 g/m2), Chauzán 01 (0,9 g/m2, entre el 14/07 y 18/07).

Posteriormente, la ceniza recolectada será analizada en el laboratorio del IG-EPN para determinar su contenido, composición y principales características, lo cual permite obtener información fundamental para una mayor comprensión y evaluación de la amenaza.

Taller interactivo sobre peligros sísmicos y volcánicos con la comunidad de Palmira Dávalos, cantón Guamote y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 1. Ubicación de los cenizómetros en la zona occidental del volcán Sangay (Fuente: Google Earth Pro).


Los cenizómetros son recipientes especialmente diseñados para la recolección de muestras de caídas de ceniza. Los datos obtenidos a través de esta red permiten a los técnicos llevar un control periódico de la dispersión y el volumen de ceniza que emiten los volcanes. Además, permiten recolectar muestras no contaminadas que se analizan posteriormente en laboratorio para conocer su composición y, en base a esto, evaluar la actividad de los volcanes en erupción y la peligrosidad de la ceniza volcánica emitida.

Taller interactivo sobre peligros sísmicos y volcánicos con la comunidad de Palmira Dávalos, cantón Guamote y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 2. Mantenimiento de cenizómetros con contenido leve a moderado de ceniza en su interior en varias comunidades de la provincia de Chimborazo, localizadas al occidente del Volcán Sangay por parte del personal del IG-EPN (Fotos: A. Vásconez y E. Telenchana/IG-EPN y A. Hantraye).


Taller de capacitación
El martes 19 de julio, cumpliendo con los objetivos del Proyecto se llevó a cabo un Taller Interactivo con la comunidad de Palmira Dávalos. Estos talleres permiten a las comunidades indígenas comprender y prepararse mejor para las principales amenazas naturales y antrópicas que los preocupan. El objetivo del taller fue resolver con conocimiento técnico las principales inquietudes de los comuneros en torno a las múltiples amenazas, especialmente en relación con el peligro sísmico y volcánico (Fig. 3). Para el desarrollo de este taller se utilizaron diferentes materiales como videos, maquetas, gigantografías, mapas, imágenes e incluso muestras de ceniza.

Taller interactivo sobre peligros sísmicos y volcánicos con la comunidad de Palmira Dávalos, cantón Guamote y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 3. Momentos durante el Taller Interactivo con los pobladores de Palmira Dávalos, cantón Guamote (Fotos: A. Vásconez/IG-EPN y A. Hantraye).


En la tarde del martes 19 de julio se capacitó a cuatro líderes locales voluntarios de la comunidad Palmira Dávalos que se integraron a la ROVE (Fig. 4). Los líderes locales voluntarios participaron en un taller más exhaustivo y detallado, donde aprendieron a reconocer los diferentes fenómenos volcánicos, en particular el de afectación por caída de ceniza. Conjuntamente se impartió una explicación del funcionamiento y de los componentes del cenizómetro, y se distribuyeron equipos, materiales e insumos a los líderes locales voluntarios para la construcción de varios cenizómetros. También se explicó cómo realizar la instalación, mantenimiento y observaciones de los cenizómetros dentro de cada uno de los puntos seleccionados.

Taller interactivo sobre peligros sísmicos y volcánicos con la comunidad de Palmira Dávalos, cantón Guamote y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 4. Taller de capacitación a los Observadores Volcánicos de la comunidad Palmira Dávalos, cantón Guamote (Fotos: A. Vásconez/IG-EPN y A. Hantraye).


Posteriormente, el día 20 de julio, se procedió a la instalación de cenizómetros con los observadores de la comunidad Ishbug Utucún (Fig. 5). Además, se les explicó cómo realizar su respectivo mantenimiento y la forma de compartir la información recolectada y observaciones a través de la aplicación para celulares App_OV. Por otro lado, los observadores de la comunidad Chauzán-San Alfonso y de Illbug Curiquinga, (Fig. 5) realizaron la recolección de ceniza y el mantenimiento respectivo de sus cenizómetros para entregar los filtros con ceniza a los técnicos del IG-EPN.

Taller interactivo sobre peligros sísmicos y volcánicos con la comunidad de Palmira Dávalos, cantón Guamote y mantenimiento de la red de cenizómetros del volcán Sangay
Figura 5. Instalación con los observadores de Ishbug Utucún, Rayoloma y Vía Oriente. Recolección y Mantenimiento de cenizómetros con los Observadores de Chauzán-San Alfonso e Illbug Curiquinga respectivamente (Fotos: E. Telenchana y A. Vásconez/IG-EPN y A. Hantraye).


El Instituto Geofísico continuará con la recolección de ceniza y el mantenimiento de la red de cenizómetros del volcán Sangay en la provincia de Chimborazo, así como con capacitaciones mediante Talleres Interactivos sobre los peligros volcánicos y sísmicos para fortalecer el conocimiento de las comunidades indígenas rurales de las parroquias de Cebadas y Palmira. La capacitación continua permitirá comprender de mejor manera las amenazas y preparar planes de emergencia comunitarios para reducir los riesgos a los que están expuestos.


ET, AV
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Luego del sismo de magnitud 5.2 MLv registrado el 25 de julio de 2022 en la provincia de Carchi, un equipo del Área de Vulcanología del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) en coordinación con técnicos del Observatorio Vulcanológico y Sismológico de Pasto (Servicio Geológico Colombiano), llevaron a cabo un control de la actividad superficial de las fuentes termales en los alrededores del complejo volcánico Chiles – Cerro Negro (CV-CCN). Estas fuentes termales son vigiladas desde 2014 y han mostrado un comportamiento anómalo durante los últimos años (Fig. 1).

La campaña se desarrolló entre los días 26 y 29 de julio de 2022 y los sitios visitados fueron: el campo termal de “El Hondón”, piscinas de “El Artezón”, y las termas de “Aguas Hediondas” y “Aguas Negras”; así como el campo fumarólico de “Lagunas Verdes”.

Trabajos de monitoreo de la actividad superficial del complejo volcánico Chiles - Cerro Negro
Figura 1. A la izquierda: muestreo de gas en el campo fumarólico de Aguas Hediondas, a la derecha: muestreo de agua y gases en la fuente termal de Aguas Negras (Fotos: M Córdova / IG-EPN).


Desde mayo de 2022, el CV-CCN presenta un nuevo incremento en la actividad sísmica, este se evidencia con el aumento en número y magnitud de los eventos. Esta sismicidad está localizada en dos sectores: 1) en el flanco suroccidental del Volcán Chiles y 2) Los páramos de El Ángel, en la zona de Potrerillos-Chalpatán. Además, desde 2015 se ha registrado un patrón inflacionario, mismo que se ha acelerado desde abril de 2022. Estos cambios fueron reportados en el INFORME ESPECIAL COMPLEJO VOLCÁNICO CHILES – CERRO NEGRO No. 2022-03, publicado el 27 de julio 2022.

Como resultado del trabajo de campo y muestreo realizado entre el 26 y 29 de julio en las fuentes termales del CV-CCN, se puede concluir que luego del sismo del 25/07/22, no hay cambios relevantes en la actividad superficial de las fuentes termales y campos fumarólicos asociados al CV-CCN.

Pocos días después del sismo de 5.2 MLv. se viralizaron muchos videos en redes sociales en donde se menciona un incremento en la temperatura en la fuente termal de El Hondón. Estos videos tienen información errada y sacada de contexto que solo ha alarmado a la comunidad. Por ejemplo, se sabe que la fuente termal de El Hondón (Fig. 2), solía ser una fuente de agua temperada y de bajo flujo, pero tras el aumento de la sismicidad en la zona, aumentó su temperatura hasta superar los 80°. Estos hechos sin embargo fueron reportados en el informe de la visita técnica del 22 y 23 de octubre de 2019 y no son una consecuencia directa del sismo de Julio de 2022. La actividad sísmica en el CV-CCN no es un acontecimiento nuevo, la actividad del volcán ha sido monitoreada desde los años 90’s, y los aumentos en la actividad sísmica se vienen registrando desde finales de 2013.

Hoy la fuente termal del Hondón mantiene una temperatura de 85°C. Sin embargo, la zona ha sufrido cambios morfológicos importantes desde marzo de 2022, en donde se identificaron nuevas surgentes de agua y varias fracturas superficiales (Fig. 2).

Trabajos de monitoreo de la actividad superficial del complejo volcánico Chiles - Cerro Negro
Figura 2. Fotografía aérea con dron del campo termal El Hondón (Foto: M. Almeida / IG-EPN).


Finalmente, y con el objetivo de mantener a la comunidad informada, los técnicos del IGEPN impartieron diversas charlas y entrevistas con medios de comunicación. Entre ellos destacan un conversatorio con el Sr. presidente de la Junta Parroquial de Tufiño, Sr. Marlon Paspuesán y varios líderes comunitarios (Fig. 3). En este conversatorio se pudo explicar el panorama sísmico y volcánico actual del sector y aclarar las diferentes dudas y preocupaciones de las autoridades y población en general.

Trabajos de monitoreo de la actividad superficial del complejo volcánico Chiles - Cerro Negro
Figura 3. Técnicos del Instituto Geofísico junto a las principales autoridades de la Junta Parroquial de Tufiño (Foto cortesía de la Junta Parroquial de Tufiño).


Al momento de la emisión del presente reporte, la actividad del Complejo Volcánico Chiles Cerro Negro (CV-CCN) es catalogada como: superficial muy baja tendencia ascendente e Interna moderada tendencia ascendente.



M. Almeida, M. Córdova, F.J. Vásconez, D. Sierra.
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

Entre el 11 y el 16 de julio, miembros del Instituto Geofísico de la Escuela Politécnica Nacional (IG-EPN) hicieron una campaña para mejorar el estudio de la sismicidad, así como de la gravimetría, en los alrededores del volcán Chiles y la caldera de Potrerillos, en la provincia del Carchi. En base a estaciones sísmicas de vanguardia, que son parte de la colaboración con el Karlsruher Institut für Technologie de Alemania (KIT), se instalaron 8 estaciones temporales en las áreas que rodean la Reserva Ecológica El Ángel (ver Figura 1), con el objetivo de estudiar el comportamiento geodinámico en la zona, dentro del marco del proyecto “Implementación de métodos gravimétricos y sísmicos para el estudio de calderas volcánicas. Caso de estudio: calderas fronterizas de la zona Potrerillos/Chiles, Ecuador-Colombia”, patrocinada por el Instituto Panamericano de Geografía e Historia (IPGH). Los equipos permanecerán tomando datos por un periodo aproximado de 2 meses, tiempo tras el cual la información será recopilada y procesada para su análisis por profesionales y científicos de Ecuador y Alemania.

Instalación de una Red Temporal de Estaciones Sísmicas y Campaña de Mediciones Gravimétricas en los Alrededores de los Volcanes Chiles- Cerro Negro y la caldera Potrerillos, Carchi
Figura 1: Mapa de ubicación de las 8 estaciónes sísmicas temporales, instaladas por el IG-EPN entre el 11 y el 16 de julio del presente año, alrededor de la caldera de Potrerillos y los volcanes Chiles – Cerro Negro. Las estrellas en color rojo señalan el lugar de instalación de las estaciones.


Se espera que estas estaciones brinden adicionalmente mayor información sobre los últimos sismos grandes ocurridos en la zona, los días 25 y 26 de Julio. Los datos, que serán procesados cuando se retiren los equipos, ayudarán a entender de mejor manera las características de las fallas tectónicas que cruzan la zona al sur de Tulcán y la Reserva Ecológica El Ángel, así como la respuesta de las ondas sísmicas que atraviesan los cuerpos magmáticos bajo los volcanes.

Instalación de una Red Temporal de Estaciones Sísmicas y Campaña de Mediciones Gravimétricas en los Alrededores de los Volcanes Chiles- Cerro Negro y la caldera Potrerillos, Carchi
Figura 2. Imágenes de la instalación de las estaciones sísmicas “tipo nodos”, por parte de técnicos del IG-EPN y colaboradores locales, en la parte norte (cerca de Tufiño y el volcán Chiles) y en la zona sur (cerca de El Ángel).


Adicionalmente, se pudieron realizar medidas gravimétricas en el camino entre Tufiño y Cerro Negro, particularmente al sur inmediato del volcán Chiles (ver Figura 3). Estas medidas ayudarán a determinar los cambios en la densidad de las capas geológicas por debajo la superficie y la presencia de cuerpos magmáticos a pocos kilómetros de profundidad. Esta primera campaña se concentró en la cobertura a lo largo del camino Tulcán - Chilma.

Instalación de una Red Temporal de Estaciones Sísmicas y Campaña de Mediciones Gravimétricas en los Alrededores de los Volcanes Chiles- Cerro Negro y la caldera Potrerillos, Carchi
Figura 3: Mapa con los sitios de instalación de los puntos de medición de gravimetría.


Un estudio de la gravedad a lo largo de dos transectos principales puede ayudar a dilucidar los patrones del subsuelo hasta 5 km por debajo de la superficie. Es posible que pueda identificar parches o zonas ocupadas por material hidrotermalizado (alterado) de baja densidad, alféizares o diques de magma, presencia de fallas transversales y el lecho rocoso subyacente. La combinación de estas observaciones, junto con los rastros sísmicos adicionales obtenidos de las ocho nuevas estaciones sísmicas instaladas, ayudarán a definir la profundidad en las estructuras y las posibles tasas de ascenso, así como a determinar la dimensión de un cuerpo de magma involucrado.

Instalación de una Red Temporal de Estaciones Sísmicas y Campaña de Mediciones Gravimétricas en los Alrededores de los Volcanes Chiles- Cerro Negro y la caldera Potrerillos, Carchi
Figura 4. Técnicos del IG-EPN tomando medidas de gravimetría, en distintos puntos de control a largo del camino Tufiño - Chilma en la provincia del Carchi. En la imagen superior, se observa el punto AHG en el sector de El Artesón, cerca al volcán Chiles. En el panel inferior izquierdo, el punto CHGE, destacando como paisaje el valle entre los volcanes Chiles y Cerro Negro. En el panel inferior derecho, en uno de los puntos al pie del volcán Chiles.


El IG-EPN desea expresar su sincero agradecimiento a las personas de la Comuna La Esperanza (Parroquia de Tufiño), a los Guardaparques del Ministerio del Ambiente, al personal del EcoParque entre Tufiño y Tulcán, al personal de Polylepis Lodge y a los propietarios en Sta. Barbara, Guama Alto, El Mirador, así como a los Sres. Pablo Paspuel y Luis Chenáz por el gran apoyo, al brindar las facilidades durante las actividades desarrolladas por el personal del IG-EPN durante la instalación de los equipos y la campaña de mediciones de gravimetría. De igual manera, queremos agradecer al Instituto Panamericano de Geografía e Historia (IPGH) por impulsar este proyecto, en beneficio de la población ecuatoriana y de la ciencia.

PM, MY, LG
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad

ADVERTENCIA: mantenerse alejados de cráteres activos y campos fumarólicos.

En las zonas aledañas a los centros volcánicos activos existen áreas peligrosas. Este es el caso de los cráteres de activos y los campos fumarólicos o los campos de fuentes termales. Las altas temperaturas presentes dichas zonas, la alta probabilidad de ocurrencia de explosiones impredecibles, así como la emisión de gases de origen volcánico pueden poner en riesgo la integridad física de las personas.

En los últimos meses se han observado cambios en el comportamiento interno del Complejo Volcánico Chiles Cerro Negro (CVCCN), esto se traduce como aumento en la sismicidad y la deformación en el área. Pero también se han observado cambios a nivel superficial como la apertura de nuevas grietas y “ojos de agua” así como cambios en las emisiones gaseosas.

ES IMPORTANTE SER MUY CUIDADOSOS, si bien estos sitios pueden parecer llamativos o novedosos, NO SON SITIOS TURISTICOS y NO DEBEN SER VISITADOS, dados los peligros inherentes que representan. En consecuencia a los cambios registrados en el CVCCN, se sugiere mantenerse alejados de las surgentes de agua de la zona de “El Hondón”, “Aguas Hediondas”, “Aguas Negras” y las “Fumarolas de Lagunas Verdes”

El personal técnico del IG-EPN así como otras instituciones asociadas a la gestión de riesgo y respuesta a emergencia visitan periódicamente estas zonas para recabar datos y entender el comportamiento del volcán, pero lo hacen siguiendo estrictos protocolos de seguridad. Buenos ejemplos son el uso de medidores especiales de gases y máscaras antigas, así como otros equipos de protección corporal.

No es nada recomendable que la población civil ingrese a estas zonas, pues puede poner en riesgo su salud. Cabe destacar que las surgentes termales asociadas al Chiles-Cerro Negro no son las únicas zonas sensibles, existen otras en Ecuador como son: los campos Fumarólicos del Cráter del Volcán Guagua Pichincha y la Zona de Minas de Azufre, en el Volcán Sierra Negra, Galápagos.


DS, AV, DA
Instituto Geofísico
Escuela Politécnica Nacional

Publicado en Comunidad
